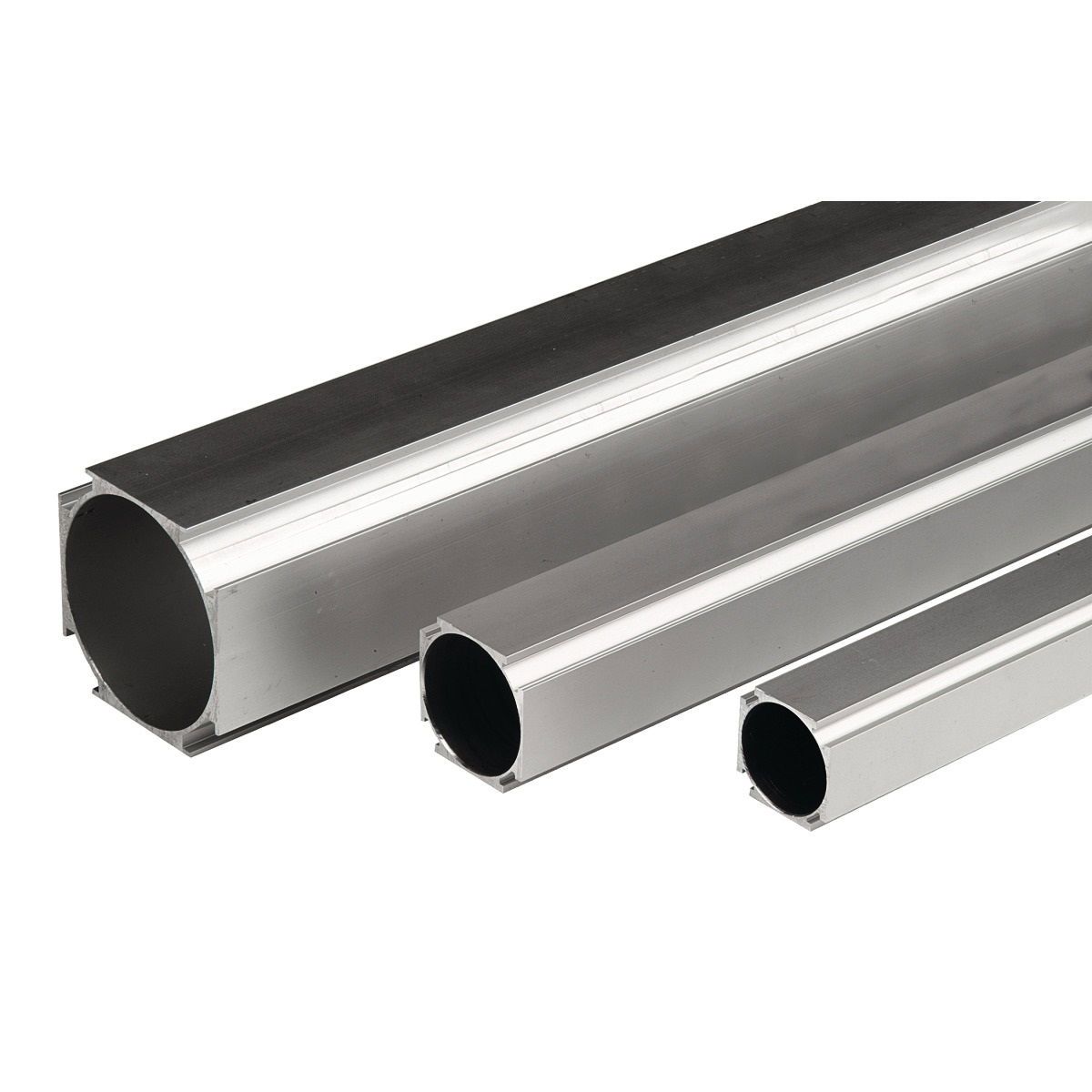

Aircraft Alu csővezeték O 40mm
Megrendelésre
A termék az alábbi kategóriákban található:
Levegőrendszer és csatlakozókLeírás
Alumínium profilú sűrített levegős csőrendszer ALS:
Az alumíniumcső egyesíti a hagyományos anyagok, például acél, műanyag vagy réz előnyeit, de elkerüli azok hátrányait.
A folyamatos új fejlesztésnek köszönhetően az előzőleg telepített rendszer 50% -a megtakarítható az összeszerelés során.
A fejlesztés célja az volt, hogy megtakarítsa az egyes alkatrészek csavarkötéseinek legalább a felét. Csak a külső profil alakja maradt meg.
A 40 mm, 50 mm és 60 mm átmérők kérésre 80 mm-ig kaphatók.
Szabadalmaztatott zárótechnika!
Fúrás nyomás alatt is lehetséges
Alacsony zajszint, jó hangszigetelés
Kompatibilis az összes világszerte használt rendszerrel
Mind a négy oldal használható
Gyors és biztonságos csatlakozás rögzítés
Könnyebb, gyorsabb és gazdaságosabb összeszerelés
Levegő csatlakozás kiépítése bármilyen kívánt helyen
Különböző rögzítőelemek kaphatók falra vagy mennyezetre történő felszereléshez
A későbbi bővítés/változtatás bármikor lehetséges.
Abszolút illeszkedés és megbízhatóság
Kézműves vállalkozás vagy kisebb ipari vállalat számára max. 2000 l / perc levegő használattal
Ideális kiegészítő a simplyAir rendszerben az elágazó és kimeneti vezetékek csatlakoztatásához. Itt is élvezheti intelligens alumínium csőrendszerünk meghatározó előnyeit
Rendkívül egyszerű és gyors telepítés
Az alumínium könnyű, korrózióálló és különösen aerodinamikus
A levegő leágazás bármilyen kívánt helyen lehetséges a működés megszakítása nélkül
Teljes rendszer, különböző méretekben, A-tól Z-ig minden tökéletesen illeszkedik
Gyors moduláris telepítés
A légtechnikai hálózatok telepítése a csövek egyszerű illesztésével/bővítésével történik
Gyors összeszerelés és szétszerelés speciális szerszámok nélkül
Az összekötő és kiegészítő alkatrészek széles választéka lehetővé teszi a hálózat optimális kialakítását a meglévő műhelyhez
Az rendszer alapját különböző méretű csövek és csatlakozók képezik, melyek tartóelemekkel, könyökelemekkel vagy T-csatlakozással vannak kiegészítve
Műszaki adatok:
Anyag ENAW 6060
Kémiai összetétel SI 0,3–0,6% Mg 0,35–0,6% 7c 0,1–0,3%
Egyéb szabványok DIN: ALMgSi 0.5 / F22 / ENAW
Hőkezelés T66 edzés
Felületkezelés Kémiai oxidációs szín természetes
Fajsúly - sűrűség 270 kg / dm³
Elektromos vezetőképesség 53% IACS
Hővezető képesség 200 W / m, K
Fajlagos hő 96 J / Kg.K
Brinnel keménység 70,4 HB
Szakítószilárdsága 215 N / mm²
Nyúlási törésterhelés 160 N / mm²
Rugalmas modulus 6 700 K / mm²
Nyúlás A 50%-nál 6%
Csavar anyaga Acélminőség 8.8
Olvadáspont: 600–650 ° C
Minimum maximum. üzemi hőmérséklet -40 / +120 ° C
Vizsgálati nyomás 24 kg / cm²
Minimum maximum. üzemi nyomás 10 bar / 15 bar
O-gyűrűs tömítések anyaga NBR 70 Standard
Az O-gyűrűk üzemi hőmérséklete -20 / +100 ° C
Belső átmérő 40 mm
Súly 1kg/m
Az alumíniumcső egyesíti a hagyományos anyagok, például acél, műanyag vagy réz előnyeit, de elkerüli azok hátrányait.
A folyamatos új fejlesztésnek köszönhetően az előzőleg telepített rendszer 50% -a megtakarítható az összeszerelés során.
A fejlesztés célja az volt, hogy megtakarítsa az egyes alkatrészek csavarkötéseinek legalább a felét. Csak a külső profil alakja maradt meg.
A 40 mm, 50 mm és 60 mm átmérők kérésre 80 mm-ig kaphatók.
Szabadalmaztatott zárótechnika!
Fúrás nyomás alatt is lehetséges
Alacsony zajszint, jó hangszigetelés
Kompatibilis az összes világszerte használt rendszerrel
Mind a négy oldal használható
Gyors és biztonságos csatlakozás rögzítés
Könnyebb, gyorsabb és gazdaságosabb összeszerelés
Levegő csatlakozás kiépítése bármilyen kívánt helyen
Különböző rögzítőelemek kaphatók falra vagy mennyezetre történő felszereléshez
A későbbi bővítés/változtatás bármikor lehetséges.
Abszolút illeszkedés és megbízhatóság
Kézműves vállalkozás vagy kisebb ipari vállalat számára max. 2000 l / perc levegő használattal
Ideális kiegészítő a simplyAir rendszerben az elágazó és kimeneti vezetékek csatlakoztatásához. Itt is élvezheti intelligens alumínium csőrendszerünk meghatározó előnyeit
Rendkívül egyszerű és gyors telepítés
Az alumínium könnyű, korrózióálló és különösen aerodinamikus
A levegő leágazás bármilyen kívánt helyen lehetséges a működés megszakítása nélkül
Teljes rendszer, különböző méretekben, A-tól Z-ig minden tökéletesen illeszkedik
Gyors moduláris telepítés
A légtechnikai hálózatok telepítése a csövek egyszerű illesztésével/bővítésével történik
Gyors összeszerelés és szétszerelés speciális szerszámok nélkül
Az összekötő és kiegészítő alkatrészek széles választéka lehetővé teszi a hálózat optimális kialakítását a meglévő műhelyhez
Az rendszer alapját különböző méretű csövek és csatlakozók képezik, melyek tartóelemekkel, könyökelemekkel vagy T-csatlakozással vannak kiegészítve
Műszaki adatok:
Anyag ENAW 6060
Kémiai összetétel SI 0,3–0,6% Mg 0,35–0,6% 7c 0,1–0,3%
Egyéb szabványok DIN: ALMgSi 0.5 / F22 / ENAW
Hőkezelés T66 edzés
Felületkezelés Kémiai oxidációs szín természetes
Fajsúly - sűrűség 270 kg / dm³
Elektromos vezetőképesség 53% IACS
Hővezető képesség 200 W / m, K
Fajlagos hő 96 J / Kg.K
Brinnel keménység 70,4 HB
Szakítószilárdsága 215 N / mm²
Nyúlási törésterhelés 160 N / mm²
Rugalmas modulus 6 700 K / mm²
Nyúlás A 50%-nál 6%
Csavar anyaga Acélminőség 8.8
Olvadáspont: 600–650 ° C
Minimum maximum. üzemi hőmérséklet -40 / +120 ° C
Vizsgálati nyomás 24 kg / cm²
Minimum maximum. üzemi nyomás 10 bar / 15 bar
O-gyűrűs tömítések anyaga NBR 70 Standard
Az O-gyűrűk üzemi hőmérséklete -20 / +100 ° C
Belső átmérő 40 mm
Súly 1kg/m
A kép csak illusztráció!
