METALLKRAFT Hosszlyuk kivágó bélyeg Nr.3 Ø19,0x40,0
Megrendelésre
Egységár (darab):
Bruttó: 37.690 Ft
Nettó: 29.677 Ft
Cikkszám:
3889419,0X40,0Márka:
METALLKRAFTA termék az alábbi kategóriákban található:
Fémipari szerszámokLeírás
Leírás
A kívánt furatátmérő megegyezik a lyukasztó (bélyeg) átmérőjével.
A matrica átmérője az anyagvastagságtól függ.
Vágási hézag kör furatnál, téglalap és négyzet esetén
Anyagvastagság / vágási hézag (mm):
0–3,9 / 0,2 | 4–8,9 / 0,7 | 9–13,9 / 1,2 | 14–18,9 / 1,7 | 19–24 / 2,2
Példa:
Lyukasztó átmérő 15 mm és 10 mm anyagvastagság = matrica 16,2 mm
Vágási hézag hosszúkás furat esetén
Anyagvastagság / vágási hézag (mm):
0–5,9 / 0,3 | 6–14 / 1,0
Példa:
Lyukasztó 10 × 25 mm és 10 mm anyagvastagság = matrica 11 × 26 mm
Műszaki adatok

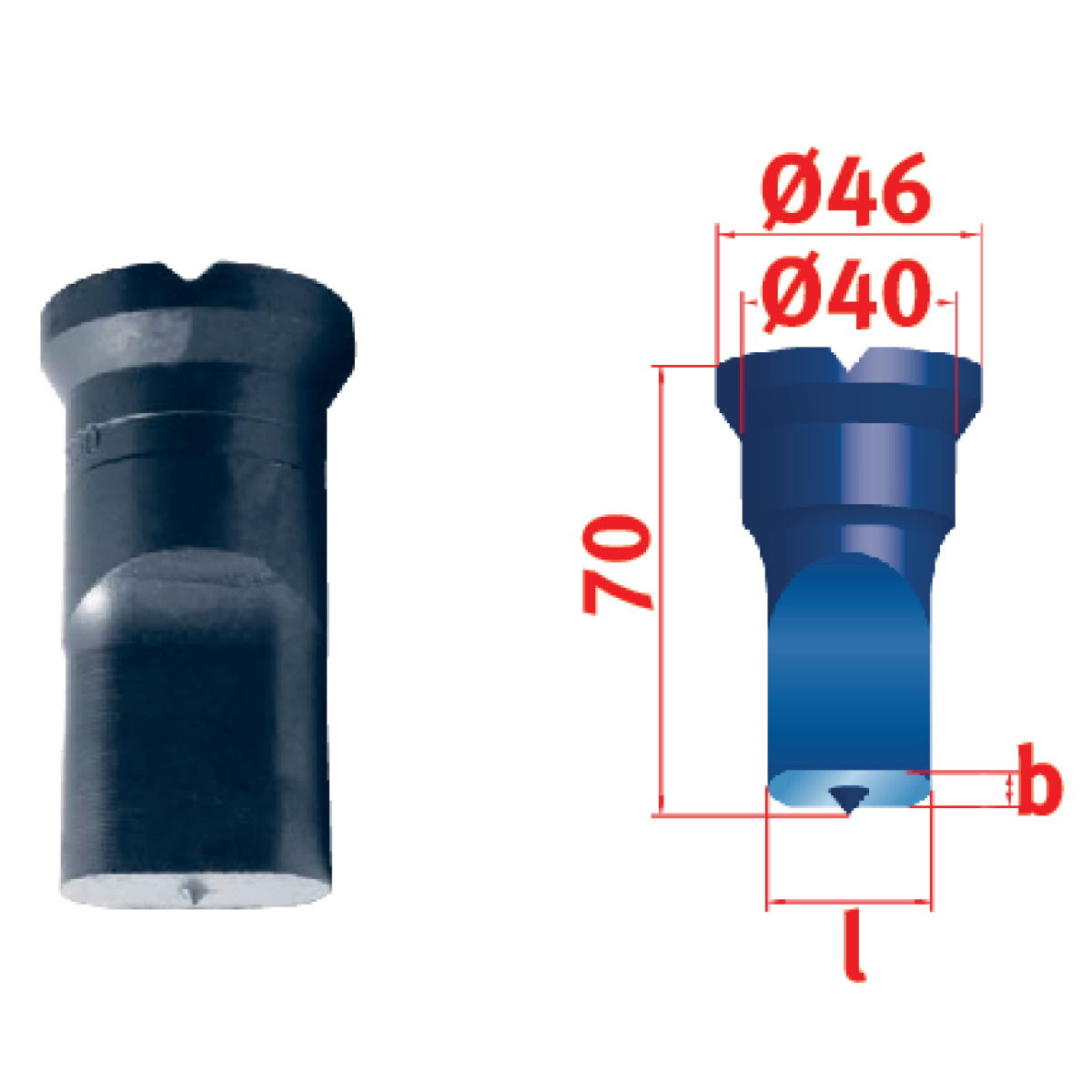

Általános jellemzők
Furat hossza: 40,0 mm
Furat szélessége: 19,0 mm
Teljes hossz: 70 mm
Befogó átmérője: 46 / 40 mm
A kívánt furatátmérő megegyezik a lyukasztó (bélyeg) átmérőjével.
A matrica átmérője az anyagvastagságtól függ.
Vágási hézag kör furatnál, téglalap és négyzet esetén
Anyagvastagság / vágási hézag (mm):
0–3,9 / 0,2 | 4–8,9 / 0,7 | 9–13,9 / 1,2 | 14–18,9 / 1,7 | 19–24 / 2,2
Példa:
Lyukasztó átmérő 15 mm és 10 mm anyagvastagság = matrica 16,2 mm
Vágási hézag hosszúkás furat esetén
Anyagvastagság / vágási hézag (mm):
0–5,9 / 0,3 | 6–14 / 1,0
Példa:
Lyukasztó 10 × 25 mm és 10 mm anyagvastagság = matrica 11 × 26 mm
Műszaki adatok
Általános jellemzők
Furat hossza: 40,0 mm
Furat szélessége: 19,0 mm
Teljes hossz: 70 mm
Befogó átmérője: 46 / 40 mm
