Metallkraft hosszlyubélyeg Nr.4 20,5 x 50,0 mm
Megrendelésre
Egységár (darab):
Bruttó: 63.110 Ft
Nettó: 49.693 Ft
Cikkszám:
3889420,5X50,0Márka:
METALLKRAFTA termék az alábbi kategóriákban található:
Fémipari szerszámokLeírás
Leírás
•A kívánt lyukátmérő megegyezik a lyukasztószerszám (stempel) átmérőjével.
•A matrica (vágóél) átmérője a megmunkálandó anyag vastagságától függ.
Vágási hézag
(Réshézag lyukasztáskor – a lyukasztószerszám és a matrica közötti különbség)
Kerek, négyszög és négyzet alakú lyukak esetén:
Anyagvastagság (mm)Vágási hézag (mm)
0 – 3,90,2
4 – 8,90,7
9 – 13,91,2
14 – 18,91,7
19 – 242,2
Példa:
Lyukasztószerszám átmérője: 15 mm, anyagvastagság: 10 mm
→ A megfelelő matrica átmérője: 16,2 mm
Ovális (hosszúkás) lyukak esetén:
Anyagvastagság (mm)Vágási hézag (mm)
0 – 5,90,3
6 – 141,0
Példa:
Lyukasztószerszám mérete: 10 × 25 mm, anyagvastagság: 10 mm
→ A megfelelő matrica mérete: 11 × 26 mm
Műszaki adatok
Általános információk
•Megjegyzés: A HPS/HLS gépek alapfelszereltségével nem használható. Használatához külön megvásárolható nagy méretű lyukasztókészlet szükséges (cikkszám: 3887160 – 3887166).

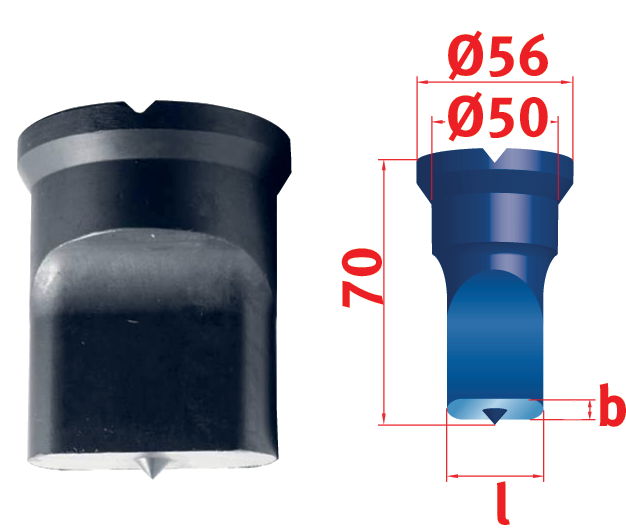

•Lyuk hossza: 50,0 mm
•Lyuk szélessége: 20,5 mm
•Teljes hossz: 70 mm
•Lyukasztószerszám átmérője (Stempeldurchmesser): 56 / 50 mm
•A kívánt lyukátmérő megegyezik a lyukasztószerszám (stempel) átmérőjével.
•A matrica (vágóél) átmérője a megmunkálandó anyag vastagságától függ.
Vágási hézag
(Réshézag lyukasztáskor – a lyukasztószerszám és a matrica közötti különbség)
Kerek, négyszög és négyzet alakú lyukak esetén:
Anyagvastagság (mm)Vágási hézag (mm)
0 – 3,90,2
4 – 8,90,7
9 – 13,91,2
14 – 18,91,7
19 – 242,2
Példa:
Lyukasztószerszám átmérője: 15 mm, anyagvastagság: 10 mm
→ A megfelelő matrica átmérője: 16,2 mm
Ovális (hosszúkás) lyukak esetén:
Anyagvastagság (mm)Vágási hézag (mm)
0 – 5,90,3
6 – 141,0
Példa:
Lyukasztószerszám mérete: 10 × 25 mm, anyagvastagság: 10 mm
→ A megfelelő matrica mérete: 11 × 26 mm
Műszaki adatok
Általános információk
•Megjegyzés: A HPS/HLS gépek alapfelszereltségével nem használható. Használatához külön megvásárolható nagy méretű lyukasztókészlet szükséges (cikkszám: 3887160 – 3887166).
•Lyuk hossza: 50,0 mm
•Lyuk szélessége: 20,5 mm
•Teljes hossz: 70 mm
•Lyukasztószerszám átmérője (Stempeldurchmesser): 56 / 50 mm
