Metallkraft Hosszlyuk kivágó bélyeg Nr.4 17,5 x 50,0 mm
Elérhető
Egységár (darab):
Bruttó: 63.109 Ft
Nettó: 49.692 Ft
Cikkszám:
3889417,5X50,0A termék az alábbi kategóriákban található:
Fémipari kiegészítőkLeírás
LEÍRÁS
A kívánt furatátmérő megfelel a lyukasztó átmérőjének
A szerszám átmérője az anyagvastagságtól függ
Vágójáték kerek lyukkal, téglalappal és négyzettel
Anyagvastagság / vágási távolság (mm): 0 - 3,9 / 0,2 | 4 – 8,9 / 0,7 | 9 – 13,9 / 1,2 | 14 – 18,9 / 1,7 | 19 – 24 / 2.2
Példa: Bélyeg Ø 15 mm és anyagvastagság 10 mm = matrica Ø 16,2 mm
Vágási játék hosszúkás furattal
Anyagvastagság / vágási távolság (mm): 0 - 5,9 / 0,3 | 6 – 14 / 1,0
Példa: lyukasztó 10 x 25 mm és anyagvastagság 10 mm = matrica 11 x 26 mm
MŰSZAKI ADATOK
Általános információ
Megjegyzés Nem használható a HPS/HLS szabványos szállítási terjedelmével. Opcionális túlméretezett lyukasztószerelvényt igényel (3887160 - 3887166).

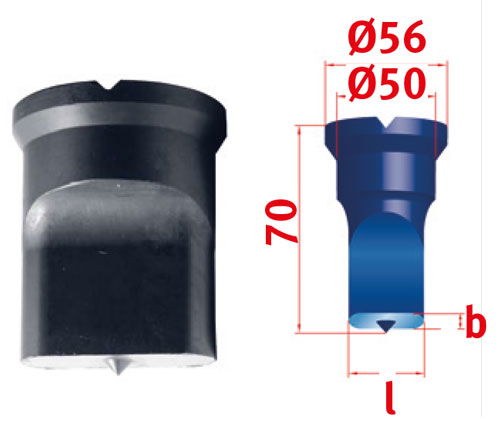

Furat hossza 50,0 mm
A furat szélessége 17,5 mm
Hossza 70 mm
A lyukasztó átmérője 56/50 mm
A kívánt furatátmérő megfelel a lyukasztó átmérőjének
A szerszám átmérője az anyagvastagságtól függ
Vágójáték kerek lyukkal, téglalappal és négyzettel
Anyagvastagság / vágási távolság (mm): 0 - 3,9 / 0,2 | 4 – 8,9 / 0,7 | 9 – 13,9 / 1,2 | 14 – 18,9 / 1,7 | 19 – 24 / 2.2
Példa: Bélyeg Ø 15 mm és anyagvastagság 10 mm = matrica Ø 16,2 mm
Vágási játék hosszúkás furattal
Anyagvastagság / vágási távolság (mm): 0 - 5,9 / 0,3 | 6 – 14 / 1,0
Példa: lyukasztó 10 x 25 mm és anyagvastagság 10 mm = matrica 11 x 26 mm
MŰSZAKI ADATOK
Általános információ
Megjegyzés Nem használható a HPS/HLS szabványos szállítási terjedelmével. Opcionális túlméretezett lyukasztószerelvényt igényel (3887160 - 3887166).
Furat hossza 50,0 mm
A furat szélessége 17,5 mm
Hossza 70 mm
A lyukasztó átmérője 56/50 mm
A kép csak illusztráció!
