Metallkraft hosszlyukmatrica Nr.80 20,8 x 50,3 mm
Megrendelésre
Egységár (darab):
Bruttó: 55.700 Ft
Nettó: 43.858 Ft
Cikkszám:
3889420,8X50,3Márka:
METALLKRAFTA termék az alábbi kategóriákban található:
Fémipari szerszámokLeírás
Leírás
•A kívánt lyukátmérő megegyezik a lyukasztószerszám (stempel) átmérőjével.
•A matrica átmérője az anyagvastagságtól függően változik.
________________________________________
Vágási hézag (rés) – Kör, négyszög és négyzet alakú lyukaknál
Anyagvastagság (mm)Vágási hézag (mm)
0 – 3,90,2
4 – 8,90,7
9 – 13,91,2
14 – 18,91,7
19 – 242,2
Példa:
Lyukasztószerszám átmérője: 15 mm, anyagvastagság: 10 mm
→ A szükséges matrica átmérője: 16,2 mm
Vágási hézag – Hosszúkás (ovális) lyukaknál
Anyagvastagság (mm)Vágási hézag (mm)
0 – 5,90,3
6 – 141,0
Példa:
Lyukasztószerszám mérete: 10 × 25 mm, anyagvastagság: 10 mm
→ A szükséges matrica mérete: 11 × 26 mm
-..-
Műszaki adatok
Általános információk
•Megjegyzés: A HPS/HLS típusú gépek alapfelszereltségével nem kompatibilis. Használatához opcionálisan megvásárolható, túlméretes lyukasztókészlet szükséges (cikkszám: 3887160 – 3887166).

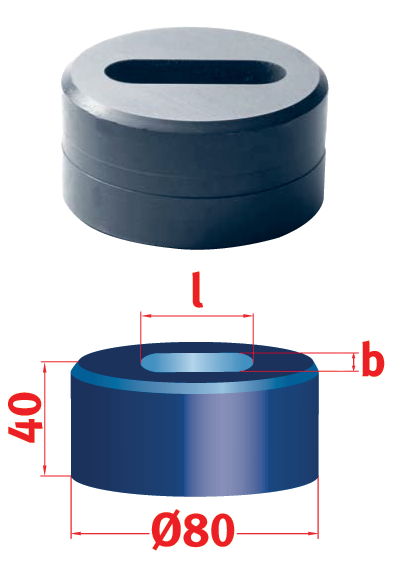

Matrica (vágóél) adatai
•Matrica átmérője: 80 mm
•Matrica magassága: 40 mm
Lyuk méretei
•Lyuk hossza: 50,3 mm
•Lyuk szélessége: 20,8 mm
•A kívánt lyukátmérő megegyezik a lyukasztószerszám (stempel) átmérőjével.
•A matrica átmérője az anyagvastagságtól függően változik.
________________________________________
Vágási hézag (rés) – Kör, négyszög és négyzet alakú lyukaknál
Anyagvastagság (mm)Vágási hézag (mm)
0 – 3,90,2
4 – 8,90,7
9 – 13,91,2
14 – 18,91,7
19 – 242,2
Példa:
Lyukasztószerszám átmérője: 15 mm, anyagvastagság: 10 mm
→ A szükséges matrica átmérője: 16,2 mm
Vágási hézag – Hosszúkás (ovális) lyukaknál
Anyagvastagság (mm)Vágási hézag (mm)
0 – 5,90,3
6 – 141,0
Példa:
Lyukasztószerszám mérete: 10 × 25 mm, anyagvastagság: 10 mm
→ A szükséges matrica mérete: 11 × 26 mm
-..-
Műszaki adatok
Általános információk
•Megjegyzés: A HPS/HLS típusú gépek alapfelszereltségével nem kompatibilis. Használatához opcionálisan megvásárolható, túlméretes lyukasztókészlet szükséges (cikkszám: 3887160 – 3887166).
Matrica (vágóél) adatai
•Matrica átmérője: 80 mm
•Matrica magassága: 40 mm
Lyuk méretei
•Lyuk hossza: 50,3 mm
•Lyuk szélessége: 20,8 mm
