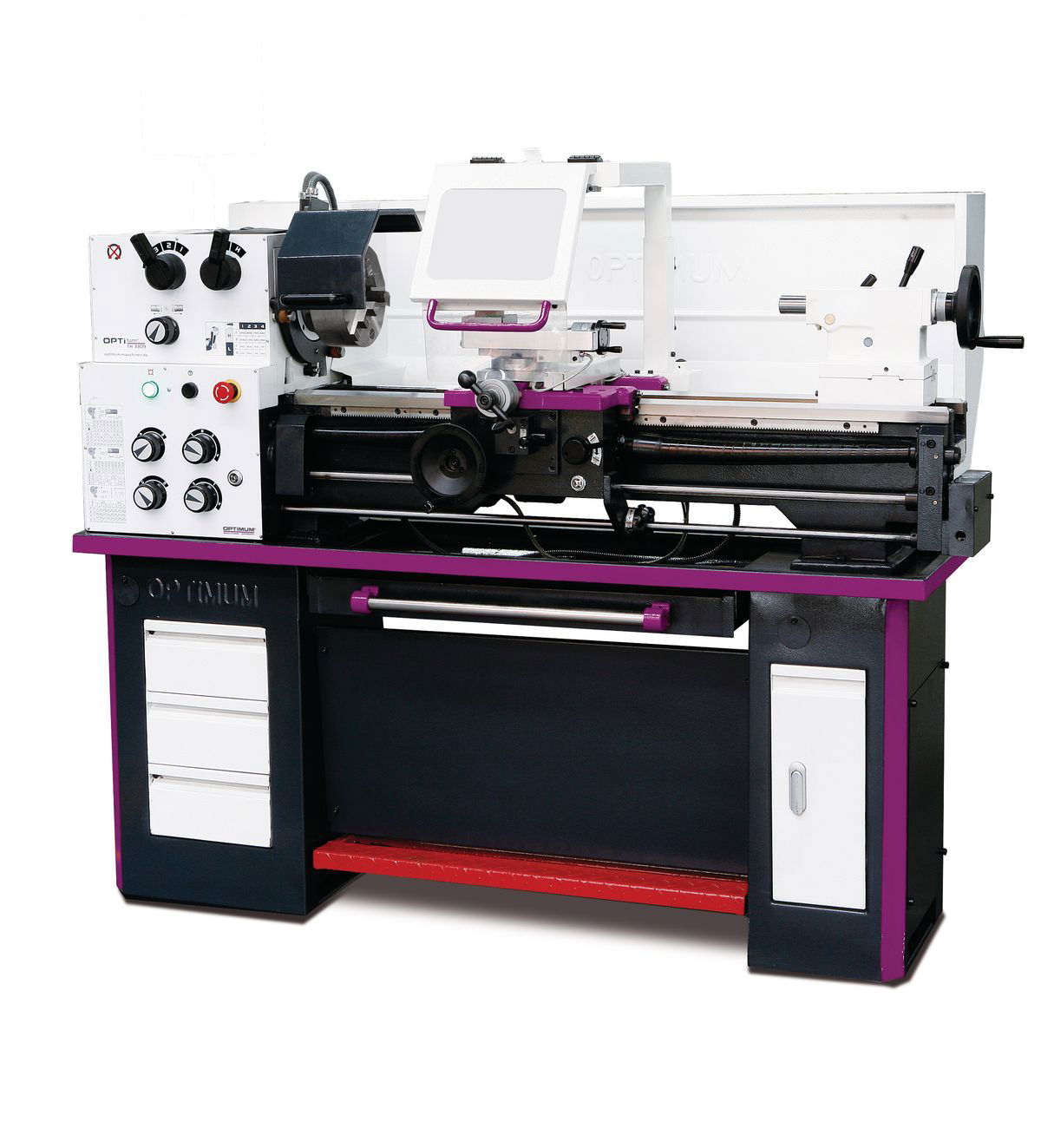

OPTIMUM Esztergagép TH 3309 400V

LEÍRÁS
· Precízen megmunkált gépelemekből épített egyetemes esztergagép
· Erősen bordázott, prizmás gépágy szürkeöntvényből, induktív edzéssel, precízen köszörülve
· Edzett és köszörült ágyvezetékek
· Edzett olajfürdőben futó főorsó (DIN 6350) és hajtómű
· A főorsó garantált körfutási pontossága kisebb mint 0,015 mm
· Automatikus hossz- és vezérorsóhajtómű
· Hossz-, kereszt- és késszán, · Négyes késtartó
· Vészkikapcsoló és alacsonyfeszültségű leoldó EN ISO 13849 szerint
· Esztergatokmány-védő EN 23125 szabvány szerint
· A vezérorsó két önkenő csapágyban fut
· A cserekerék-készletnek köszönhetően nagy menetvágási tartomány
· Biztonsági kézikerekek állítható nóniusszal (0,04/0,02) skálával
· CE előírásoknak megfelelő elektromos szekrény, védő felszerelések, 24V-os alacsonyfeszültségű kétcsatornás elektromos áramkörök EN23125 szerint
· LED géplámpa a forgácsvédőbe integrálva
· Szegnyereg ± 10 mm-rel elállítható a kúpesztergáláshoz
· Zárható főkapcsoló, EN23125 szerint kialakított fékpedál
· Mérési jegyzőkönyv
-..-
Műszaki adatok
Hosszúság 1685 mm
Szélesség 745 mm
Magasság 1320 mm
Súly (Netto) 430 kg
Motor 1,5 kW, 400 V, 3 Ph
Tokmány felfogatás CAMLOCK DIN ISO 702-2 Nr. 4
Áteresztő képesség 38 mm
Elforduló átmérő 156 mm
Csúcstávolság830 mm
Elforduló átmérő az ágy fölött 350 mm
Elforduló átmérő az kereszt szán fölött 196 mm
Ágyhíd nélküli elforduló átmérő 430 mm
Fordulatszám tartomány 60-2000 min-1
Sebességtartományok száma 16
Késszán elmozdulás 98 mm
Keresztszán elmozdulás 164 mm
Szegnyereg kúp MK 3
Szegnyereg orsó munkaút 110 mm
Szegnyereg hüvely 32 mm
Orsókúp MK 5
Késtartó max. befogása 16 x 16 mm
Fordulatszám állítás elektronikusan szabályozható
Hosszelőtolás 0,052 - 1,392 mm/U
Menetemelkedés 32
Keresztelőtolás 0,014 - 0,38 mm/U
Menetemelkedés 32
Metrikus menetvágás 0,4 - 7 mm
Menetemelkedés26
Coll menetvágás56 - 4 Gg/Zoll
Menetmelekedés34
-..-
-..-
Mellékelt kiegészítők
· LED géplámpa
· kúpátalakító MK3 / MK5
· Állócsúcs MT3
· Állóbáb átvezetés Ø max. Ø 6 - Ø 50 mm
· Mozgóbáb átvezetés Ø max. Ø 8 - Ø 30 mm
· Forgácsteknő
· Gépállvány (nincs felszerelve)
· Választófal (nincs felszerelve)
· Esztergatokmány-védő
· Gépláb / szekrény
· Csavarmenetóra
· Négyes késtartó 16mm
· Cserekerékkészlet
· Kezelőszerszámok
· Első feltöltés jó minőségű MOBIL olajjal

A gép alapfelszereltségében a tokmány nem szerepel!
