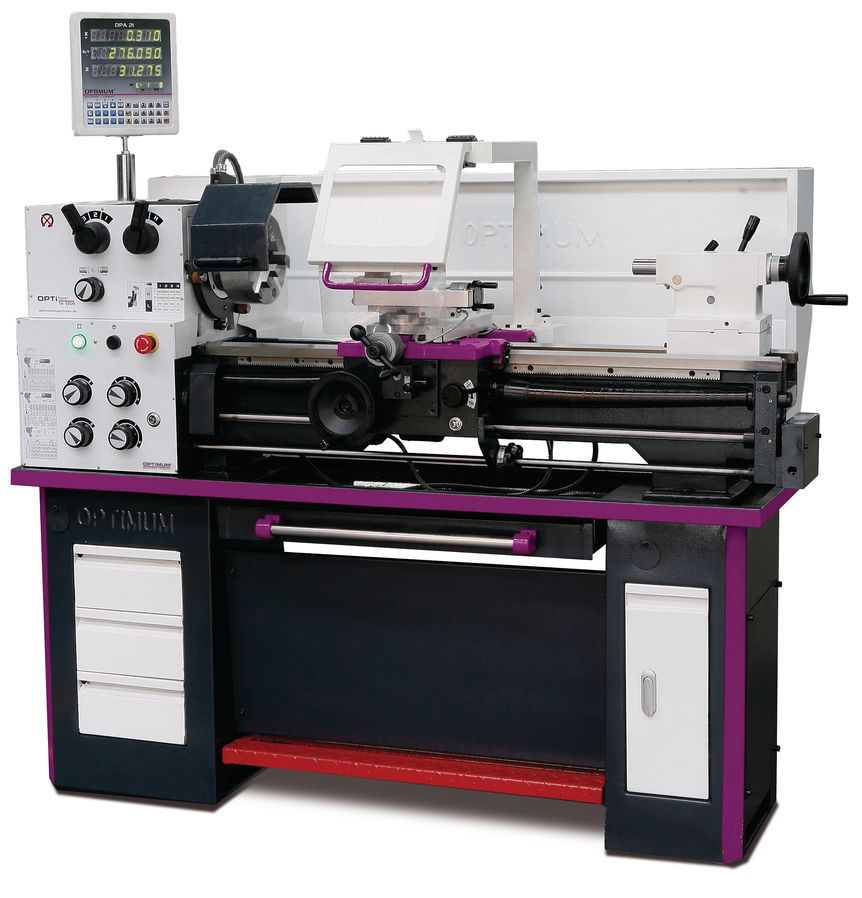

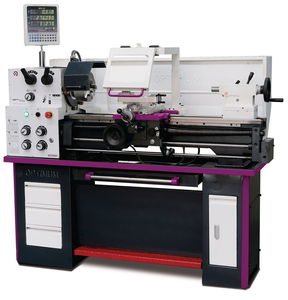

OPTIMUM Esztergagép TH 3309D DPA 21

LEÍRÁS:
· DPA21 Digitális pozíció kijelzővel, lineáris üveg mérőlécekkel
· Precízen megmunkált
· Erősen bordázott, prizmás gépágy szürkeöntvényből, induktív edzéssel, precízen köszörülve
· Edzett és köszörült ágyvezetékek
· Edzett főorsó (DIN 6350)
· A főorsó garantált körfutási pontossága kisebb mint 0,009 mm
· Automatikus hossz- és vezérorsóhajtómű
· Hossz-, kereszt- és késszán
· Forgásirányváltó a kezelőkonzolon kapcsolható
· Vészkikapcsoló és alacsonyfeszültségű leoldó
· Esztergatokmány-védő
· Axiális csapágyazás
· A vezérorsó két önkenő csapágyban fut
· A cserekerék-készletnek köszönhetően nagy menetvágási tartomány
· Cserekerekes hajtómű
· Mérési jegyzőkönyv

Mellékelt kiegészítők
· DPA 21 útmérő rendszer · LED géplámpa
· kúpátalakító MK3 / MK5 · Állócsúcs MT3
· Állóbáb átvezetés Ø 6 - Ø 50 mm
· Mozgóbáb átvezetés Ø 8 - Ø 30 mm
· Gépállvány (nincs felszerelve) · Választófal (nincs felszerelve)
· Esztergatokmány-védő · Forgácsteknő
· Géplámpa · Csavarmenetóra
· Négyes késtartó 16mm · Cserekerékkészlet
· Kezelőszerszámok
· Első feltöltés jó minőségű MOBIL olajjal

Műszaki adatok
Áteresztő képesség 38 mm
Elforduló átmérő 156 mm
Csúcstávolság830 mm
Elforduló átmérő az ágy fölött 350 mm
Elforduló átmérő az kereszt szán fölött 196 mm
Ágyhíd nélküli elforduló átmérő 430 mm
Tokmány felfogatás DIN ISO 702-2 Nr. 4
Fordulatszám tartomány 60 - 2000 min-1
Sebességtartományok száma 8
Késszán elmozdulás 98 mm
Keresztszán elmozdulás 164 mm
Szegnyereg kúp MK 3
Szegnyereg orsó munkaút 110 mm
Szegnyereg hüvely 32 mm
Orsókúp MK 5
Késtartó max. befogása 16 x 16 mm
Fordulatszám állítás 16 fokozat
Hosszelőtolás 0,052 - 1,392 mm/U
Menetemelkedés 32
Keresztelőtolás 0,014 - 0,38 mm/U
Menetemelkedés 32
Metrikus menetvágás 0,4 - 7 mm
Menetemelkedés26
Coll menetvágás56 - 4 Gg/Zoll
Menetmelekedés34
Motor 1,5 kW, 400 V / 50 Hz
HosszxSzélXMag. 1685 mm x 745 mmx 1590 mm
Súly (Netto) 430 kg
