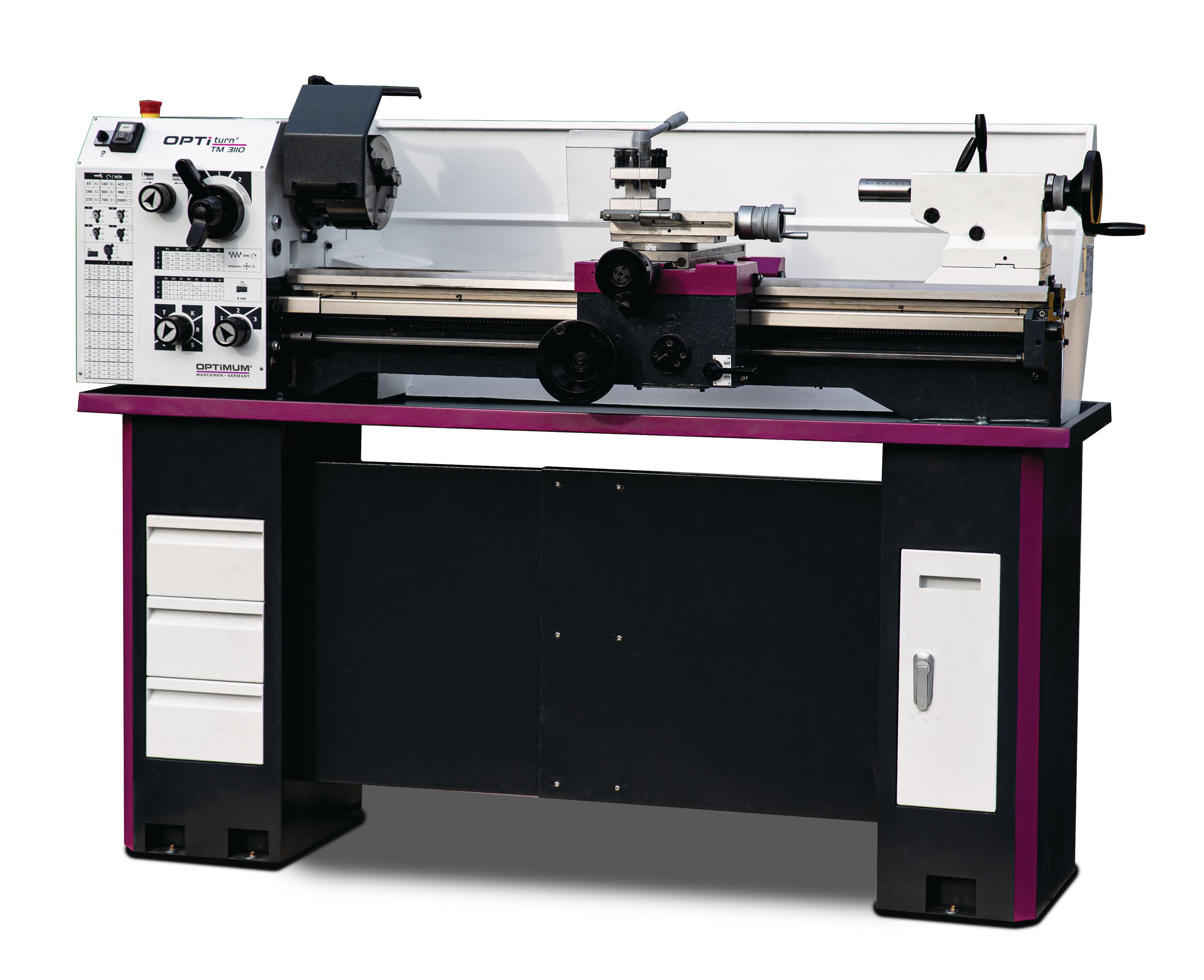

Optimum Hagyományos középeszterga TM 3110
Megrendelésre
Egységár (darab):
Bruttó: 2.203.300 Ft
Nettó: 1.734.882 Ft
Cikkszám:
3403010A termék az alábbi kategóriákban található:
EsztergagépLeírás
LEÍRÁS
Edzett és köszörült Z-tengelyes vezetőpálya
Orsós rögzítés Camlock DIN ISO 702-2 4. sz
Az orsó orrának garantált koncentrikussága jobb, mint 0,015 mm
Sima futású előtoló hajtómű lekerekített fogaskerekekkel, amelyek olajfürdőben futnak
Vészleállító nyomógomb
Edzett főorsó állítható precíziós kúpgörgős csapágyakban
Kézi kerekek csúszdán állítható finombeosztással 0,04 / 0,01 mm
Nehéz bordás prizmás ágy szürke öntöttvasból, induktívan edzett és precíziós köszörülés
A körkifutási pontosság eszterga tokmányon jobb, mint 0,04 mm
Négyszeres acél tartó
Az összes vezetőt V-vezetőkkel lehet újra beállítani
Edzett orsó orr
Ólomorsó menetvágáshoz vagy automatikus hosszesztergáláshoz
Ólomorsó és előtoló orsó két szinterezett csapágyba szerelve
Automatikus hosszirányú / szemközti előtolás
Kúpos forgatáshoz ± 5 mm-re állítható futószalag
Lovaglóhüvely és kézikerék 0,02 mm-es finombeosztással
Gyors, egyszerű és szerszám nélkül állítható a farokszár a szorítókar segítségével
MŰSZAKI ADATOK
Méretek és súlyok
Hosszúság (termék) kb.1749mm
Szélesség/mélység (termék) kb.740mm
Magasság (termék) kb.566mm
Nettó tömeg kb.360kg
Munkaterületek
Max. magasság 155 mm max. szélessége 1000 mm
A lengő átmérője a gépágy felett 3 23mm
A lengő átmérője a gyaluszán felett 216mm
Az ágy szélessége 190 mm
Sebesség tartomány
Sebességfokozatok száma9 Lépések
Sebességtartomány 65 – 2000 perc¯¹
Elektromos adatok
Hajtásmotor teljesítménye 1,1kW
Tápfeszültség 400V
Hálózati frekvencia 50 Hz
Orsó
Orsótokmány Camlock DIN ISO 702-2 No. 4
Orsó furat/rúd átmérője 38mm
Szerszámtartó max. tokmány magassága 16 mm
Orsókúp MK 5
Farokszár
Farok tokmány MK 3
Farokszár tolllöket 100mm
A farok toll átmérője 38 mm
helyek
Metrikus osztásköz 0,4 – 10 mm/fordulat
Metrikus osztásközök száma:29
Imperiális menetemelkedés 56 – 4Gg/1"
Mozgás tartomány
felső csúszka 90mm
keresztszán 168mm
Mozgókocsi nyereg 850mm
Takarmány
Hosszirányú előtolási tartomány 0,02 – 0,4 mm/fordulat
Hosszirányú előtolások száma0: 24
Lapos előtolási tartomány 0,01 – 0,2mm/ford
Lapos előtolások száma: 32
SZÁLLÍTÁSI TARTALOM
Hárompofás eszterga tokmány Ø 160 mm, 4. sz
Szűkítő hüvely MK 5 / MK 3
Két nem mozgó középpont MK 3
Négyszeres acél tartó 25 mm
Váltó fogaskerekek készlete
Gépi kezdeti töltés minőségi olajjal
Kezelőeszköz
Edzett és köszörült Z-tengelyes vezetőpálya
Orsós rögzítés Camlock DIN ISO 702-2 4. sz
Az orsó orrának garantált koncentrikussága jobb, mint 0,015 mm
Sima futású előtoló hajtómű lekerekített fogaskerekekkel, amelyek olajfürdőben futnak
Vészleállító nyomógomb
Edzett főorsó állítható precíziós kúpgörgős csapágyakban
Kézi kerekek csúszdán állítható finombeosztással 0,04 / 0,01 mm
Nehéz bordás prizmás ágy szürke öntöttvasból, induktívan edzett és precíziós köszörülés
A körkifutási pontosság eszterga tokmányon jobb, mint 0,04 mm
Négyszeres acél tartó
Az összes vezetőt V-vezetőkkel lehet újra beállítani
Edzett orsó orr
Ólomorsó menetvágáshoz vagy automatikus hosszesztergáláshoz
Ólomorsó és előtoló orsó két szinterezett csapágyba szerelve
Automatikus hosszirányú / szemközti előtolás
Kúpos forgatáshoz ± 5 mm-re állítható futószalag
Lovaglóhüvely és kézikerék 0,02 mm-es finombeosztással
Gyors, egyszerű és szerszám nélkül állítható a farokszár a szorítókar segítségével
MŰSZAKI ADATOK
Méretek és súlyok
Hosszúság (termék) kb.1749mm
Szélesség/mélység (termék) kb.740mm
Magasság (termék) kb.566mm
Nettó tömeg kb.360kg
Munkaterületek
Max. magasság 155 mm max. szélessége 1000 mm
A lengő átmérője a gépágy felett 3 23mm
A lengő átmérője a gyaluszán felett 216mm
Az ágy szélessége 190 mm
Sebesség tartomány
Sebességfokozatok száma9 Lépések
Sebességtartomány 65 – 2000 perc¯¹
Elektromos adatok
Hajtásmotor teljesítménye 1,1kW
Tápfeszültség 400V
Hálózati frekvencia 50 Hz
Orsó
Orsótokmány Camlock DIN ISO 702-2 No. 4
Orsó furat/rúd átmérője 38mm
Szerszámtartó max. tokmány magassága 16 mm
Orsókúp MK 5
Farokszár
Farok tokmány MK 3
Farokszár tolllöket 100mm
A farok toll átmérője 38 mm
helyek
Metrikus osztásköz 0,4 – 10 mm/fordulat
Metrikus osztásközök száma:29
Imperiális menetemelkedés 56 – 4Gg/1"
Mozgás tartomány
felső csúszka 90mm
keresztszán 168mm
Mozgókocsi nyereg 850mm
Takarmány
Hosszirányú előtolási tartomány 0,02 – 0,4 mm/fordulat
Hosszirányú előtolások száma0: 24
Lapos előtolási tartomány 0,01 – 0,2mm/ford
Lapos előtolások száma: 32
SZÁLLÍTÁSI TARTALOM
Hárompofás eszterga tokmány Ø 160 mm, 4. sz
Szűkítő hüvely MK 5 / MK 3
Két nem mozgó középpont MK 3
Négyszeres acél tartó 25 mm
Váltó fogaskerekek készlete
Gépi kezdeti töltés minőségi olajjal
Kezelőeszköz
A kép csak illusztráció!
