Optimum Hagyományos középeszterga TM 3110VB
Megrendelésre
Egységár (darab):
Bruttó: 2.478.980 Ft
Nettó: 1.951.953 Ft
Cikkszám:
3403016A termék az alábbi kategóriákban található:
EsztergagépLeírás
LEÍRÁS
Edzett és polírozott Z tengelyű vezetősín
Orsótartó Camlock DIN ISO 702-2 4. sz
Az orsó orrának garantált koncentrikussága jobb, mint 0,015 mm
Szabadon mozgó előtoló hajtómű lekerekített fogaskerekekkel, amelyek olajfürdőben futnak
Vészleállító nyomógomb
Edzett főorsó állítható, precíziós kúpgörgős csapágyakon
Kézi kerekek csúsztatható 0,04 / 0,01 mm-es finombeosztással
Bordázott szürke öntött acél prizmaágy erős bordázattal, indukciós temperált és precíziós köszörüléssel
A tokmány koncentrikussága jobb, mint 0,04 mm
Négyszeres szerszámtartó
Minden vezető állítható kapcsokkal
Edzett orsó orr
Vezető orsó menetfúráshoz vagy automatikus hosszesztergáláshoz
Vezető és előtoló orsók két szinterezett csapágyon
Automatikus hosszanti/kereszt előtolás
Állítható farokrész ± 5 mm forgatható gömbökhöz
Farokszár orsóhüvely és kézikerék 0,02 mm-es állítható finombeosztással
Gyors, egyszerű beállítás szerszám nélkül a szorítókarnak köszönhetően
MŰSZAKI ADATOK
Méretek és súlyok
Hosszúság (termék) kb.1632mm
Szélesség/mélység (termék) kb.770mm
Magasság (termék) kb.540mm
Nettó tömeg kb.360kg
Munkaterületek
Max. magasság 155 mm
max. szélessége 1000 mm
A lengő átmérője a gépágy felett 310 mm
A hinta átmérője a gyaluszán felett 216 mm
Az ágy szélessége 190 mm
Sebesség tartomány
Sebességfokozatok száma3Lépések
Sebességszabályozás elektronikusan állítható
Sebességtartomány 50 – 2500 perc¯¹
Elektromos adatok
Hajtásmotor teljesítménye 1,5 kW
Tápfeszültség 230 V
Hálózati frekvencia 50 Hz
Orsó
Orsótokmány Camlock DIN ISO 702-2 No. 4
Orsó furat/rúd átmérője 38mm
Szerszámtartó max. tokmány magassága 16 mm
Orsókúp MK 5
Farokszár
Farok tokmány MK 3
Farokszár tolllöket 100mm
A farok toll átmérője 38 mm
helyek
Metrikus osztásköz 0,4 – 10 mm/fordulat
Metrikus osztásközök száma 29
Imperiális menetemelkedés 56 – 4Gg/1"
Mozgás tratomány
Felső csúszka 90mm
Keresztszán 168mm
Mozgókocsi nyereg 850mm
Takarmány
Hosszirányú előtolási tartomány 0,02 – 0,4 mm/fordulat
Hosszirányú előtolások száma: 24
Lapos előtolási tartomány 0,01 – 0,2mm/ford
Lapos előtolások száma:32
SZÁLLÍTÁSI TARTALOM
Hárompofás eszterga tokmány Ø 160 mm, 4. sz
Szűkítő hüvely MK 5 / MK 3
Két nem mozgó középpont MK 3
Négyszeres acél tartó 25 mm
Váltó fogaskerekek készlete
Gépi kezdeti töltés minőségi olajjal
Kezelőeszköz
Edzett és polírozott Z tengelyű vezetősín
Orsótartó Camlock DIN ISO 702-2 4. sz
Az orsó orrának garantált koncentrikussága jobb, mint 0,015 mm
Szabadon mozgó előtoló hajtómű lekerekített fogaskerekekkel, amelyek olajfürdőben futnak
Vészleállító nyomógomb
Edzett főorsó állítható, precíziós kúpgörgős csapágyakon
Kézi kerekek csúsztatható 0,04 / 0,01 mm-es finombeosztással
Bordázott szürke öntött acél prizmaágy erős bordázattal, indukciós temperált és precíziós köszörüléssel
A tokmány koncentrikussága jobb, mint 0,04 mm
Négyszeres szerszámtartó
Minden vezető állítható kapcsokkal
Edzett orsó orr
Vezető orsó menetfúráshoz vagy automatikus hosszesztergáláshoz
Vezető és előtoló orsók két szinterezett csapágyon
Automatikus hosszanti/kereszt előtolás
Állítható farokrész ± 5 mm forgatható gömbökhöz
Farokszár orsóhüvely és kézikerék 0,02 mm-es állítható finombeosztással
Gyors, egyszerű beállítás szerszám nélkül a szorítókarnak köszönhetően
MŰSZAKI ADATOK
Méretek és súlyok
Hosszúság (termék) kb.1632mm
Szélesség/mélység (termék) kb.770mm
Magasság (termék) kb.540mm
Nettó tömeg kb.360kg
Munkaterületek
Max. magasság 155 mm
max. szélessége 1000 mm
A lengő átmérője a gépágy felett 310 mm
A hinta átmérője a gyaluszán felett 216 mm
Az ágy szélessége 190 mm
Sebesség tartomány
Sebességfokozatok száma3Lépések
Sebességszabályozás elektronikusan állítható
Sebességtartomány 50 – 2500 perc¯¹
Elektromos adatok
Hajtásmotor teljesítménye 1,5 kW
Tápfeszültség 230 V
Hálózati frekvencia 50 Hz
Orsó
Orsótokmány Camlock DIN ISO 702-2 No. 4
Orsó furat/rúd átmérője 38mm
Szerszámtartó max. tokmány magassága 16 mm
Orsókúp MK 5
Farokszár
Farok tokmány MK 3
Farokszár tolllöket 100mm
A farok toll átmérője 38 mm
helyek
Metrikus osztásköz 0,4 – 10 mm/fordulat
Metrikus osztásközök száma 29
Imperiális menetemelkedés 56 – 4Gg/1"
Mozgás tratomány
Felső csúszka 90mm
Keresztszán 168mm
Mozgókocsi nyereg 850mm
Takarmány
Hosszirányú előtolási tartomány 0,02 – 0,4 mm/fordulat
Hosszirányú előtolások száma: 24
Lapos előtolási tartomány 0,01 – 0,2mm/ford
Lapos előtolások száma:32
SZÁLLÍTÁSI TARTALOM
Hárompofás eszterga tokmány Ø 160 mm, 4. sz
Szűkítő hüvely MK 5 / MK 3
Két nem mozgó középpont MK 3
Négyszeres acél tartó 25 mm
Váltó fogaskerekek készlete
Gépi kezdeti töltés minőségi olajjal
Kezelőeszköz

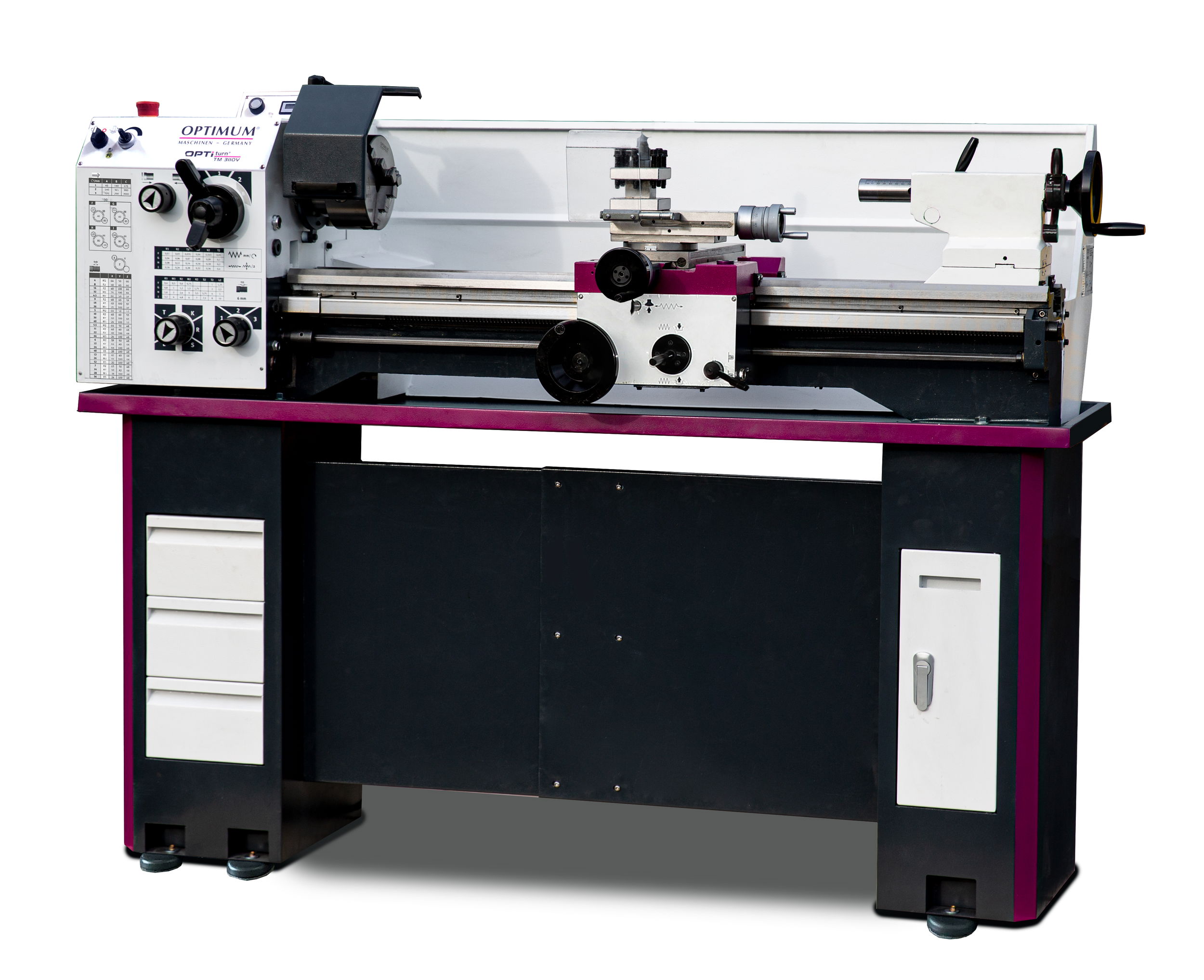

A kép csak illusztráció!
