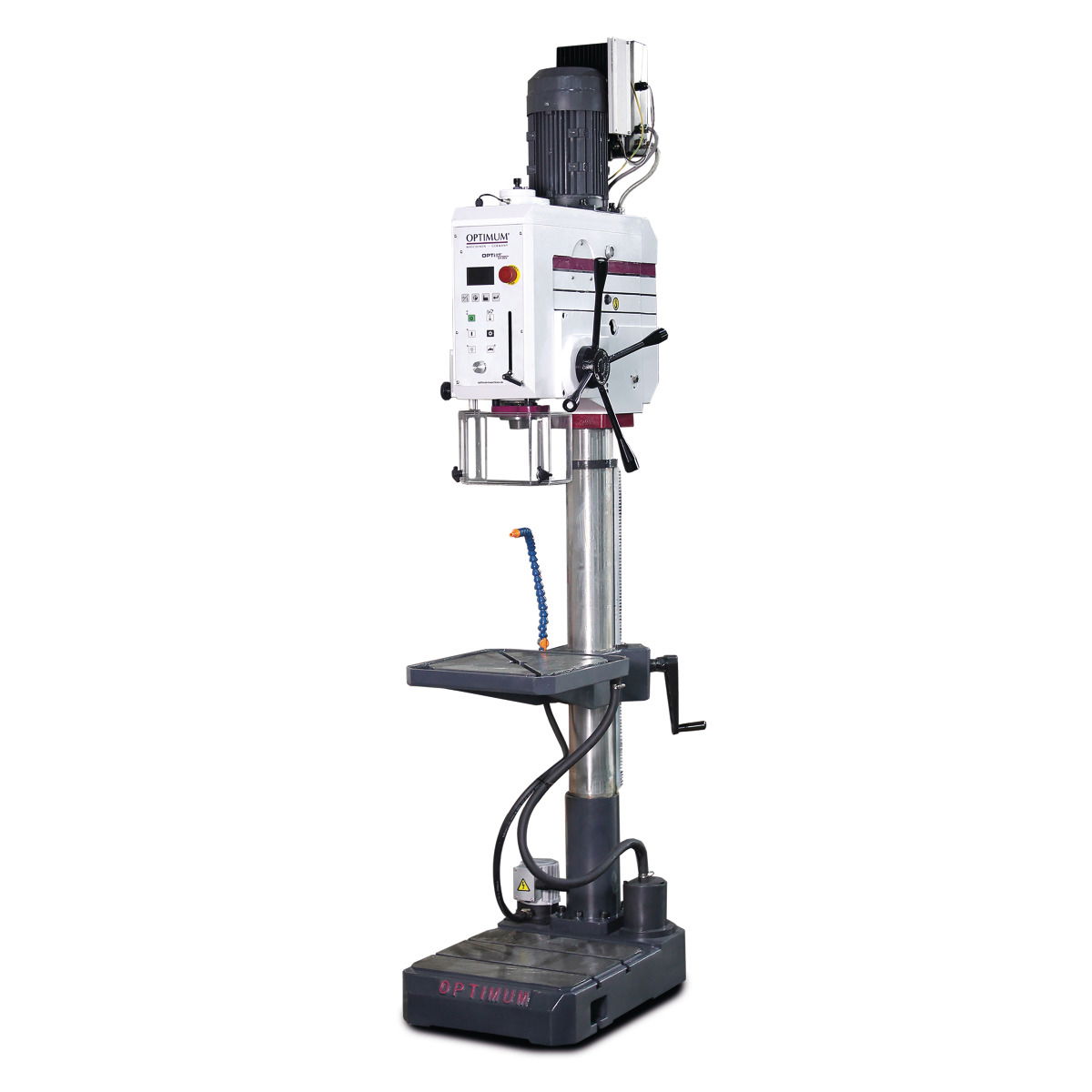

Optimum Hajtóműves fúrógép DH35V

Műszaki leírás:
Elektromosan működtetett főorsó előtolás
Fokozatmentes sebességszabályozás
Programozható előtolás kikapcsolás
Könnyen olvasható digitális kijelző
Digitálisan állítható fúrási- és menetmélység
Digitális nullpont beállítás
Masszív, nehéz öntöttvas konstrukció
Sima futás és nagy stabilitás a vastagfalú öntöttvas oszlopnak köszönhetően
Automatikus fogaskerék kenés olajszivattyúval
Magas koncentrikusság az edzett és köszörült főorsónak köszönhetően
Sima futású köszörült fogaskerekek
Jobb/bal irányú forgás menetvágáshoz
Zárolható főkapcsoló és motorvédő kapcsoló
Orsóretesz integrált fúrótokmánnyal a gyors szerszámcseréhez
Mechanikus, 3 fokozatban állítható főorsó előtolás
24 V DC vezérlés
Érintőképernyős kezelőpanel
Levehető 7 literes hűtőfolyadék tartály
Fúrófejbe integrált géplámpa
-..-
Műszaki adatok
Méretek és tömeg
Hossz (termék) kb. 860 mm
Oszlop átmérő 115 mm
Szélesség/mélység (termék) kb. 474 mm
Magasság (termék) kb. 2175 mm
Nettó tömeg kb. 365 kg
Fúrási teljesítmény
Fúrási átmérő acélban (S235JR) 35 mm
Folyamatos fúrási teljesítmény acélban (S235JR) 26 mm
Menetfúrás acélban (S235JR) M20
Fúróasztal
Fúróasztal munkaterület hosszúsága 400 mm
Fúróasztal munkaterület szélessége 420 mm
Fúróasztal T-horony típusa átlós
Fúróasztal T-horony mérete 14 mm
Fúróasztal T-horony száma 2
Fúróasztal forgathatósága 360°
Fúróasztal teherbírása 200 kg
Maximális távolság főorsóvég – fúróasztal között 800 mm
Minimális távolság főorsóvég – fúróasztal között 65 mm
Sebességtartomány
Fordulatszám tartomány 30 – 2950 min¯¹
Fokozatok száma 4
Sebességszabályozás elektronikusan állítható
Elektromos adatok
Hűtőfolyadék szivattyú teljesítmény 0,1 kW
Hajtómotor teljesítmény 2,2 kW
Tápfeszültség 400 V
Hálózati frekvencia 50 Hz
Gépalap
Maximális távolság főorsóvég – gépalap 1217 mm
Gépalap munkaterület hossza 659 mm
Gépalap munkaterület szélessége 420 mm
Gépalap T-horony mérete 14 mm
Gépalap T-horony száma 2
Gépalap T-horony távolsága 150 mm
Főorsó
Főorsó előtolás úthossz 125 mm
Főorsó átmérő 60 mm
Főorsó kúp MT 4
Kinyúlás(főorső és oszlop között) 285 mm
Főorsó előtolási sebesség 0,05 – 0,15 mm/fordulatszám
Főorsó előtolási fokozatok 3
-..-
-..-
Sszállítási tartalom
Gyorstokmány 1 - 16 mm
Morse kúp MK 4 - B16 átalakító
hajtómotor teljesítmény 2,2 kW
tápfeszültség 400 V
hálózati frekvencia 50 Hz
gépalap
maximális távolság spindel – gépalap 1217 mm
gépalap munkaterület hossza 659 mm
gépalap munkaterület szélessége 420 mm
gépalap T-nyílás mérete 14 mm
gépalap T-nyílás száma 2
gépalap T-nyílás távolsága 150 mm
spindel
fúrótokmány előtolás hossza 125 mm
fúrótokmány átmérő 60 mm
spindel tokmány MT 4
elérési távolság 285 mm
fúrótokmány előtolási sebesség 0,05 – 0,15 mm/fordulatszám
fúrótokmány előtolási fokozatok 3
-..-
-..-
szállítási tartalom
gyorsbefogó fúrótokmány 1 - 16 mm
fúró tokmány kúpos befogó MK 4/B16
