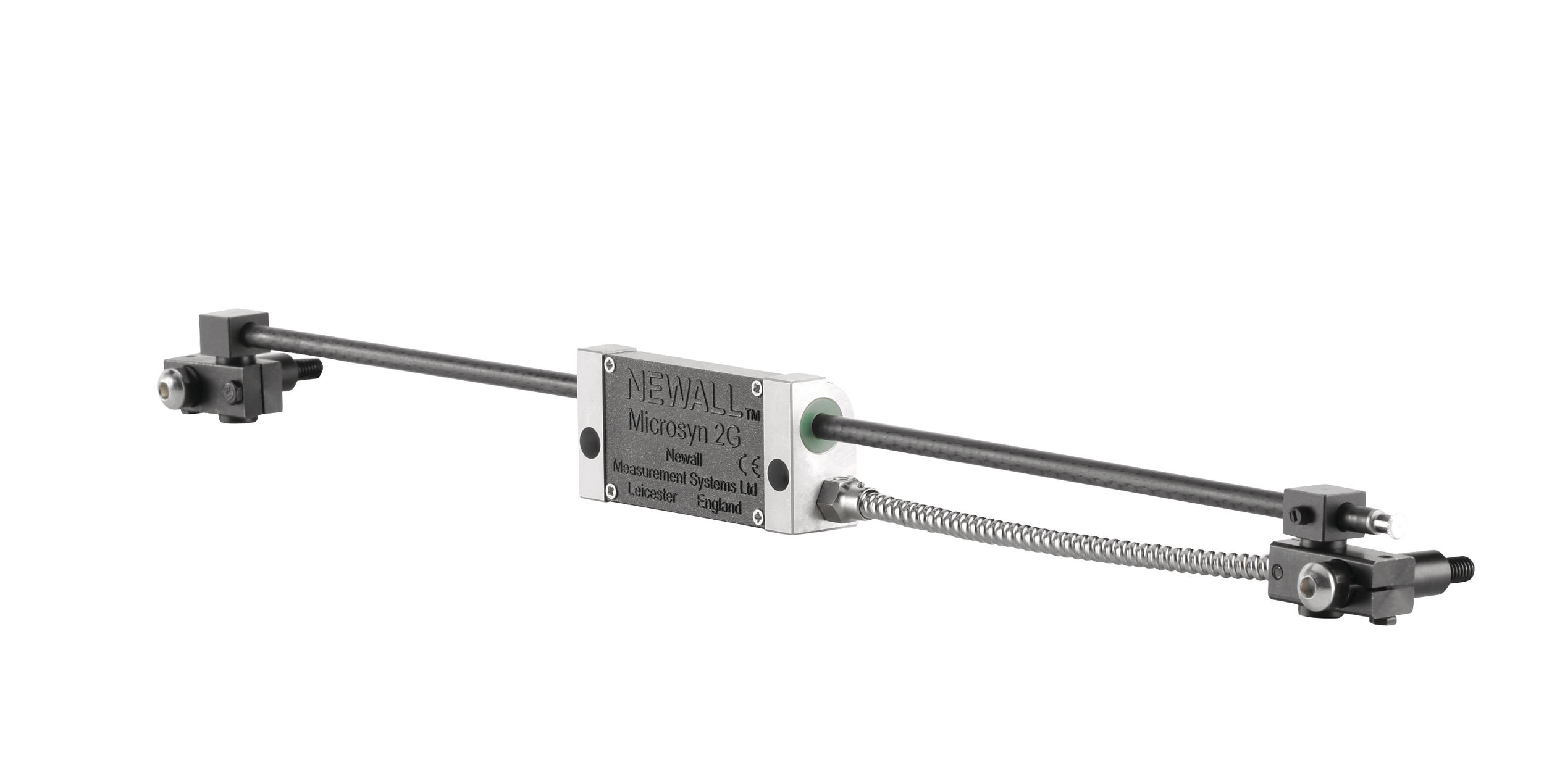

Optimum Mérőléc microsyn MS M2G - 350 mm
Elérhető
A termék az alábbi kategóriákban található:
MérőeszközökLeírás
LEÍRÁS
A Spherosyn (MS S2G) és a Microsyn (MS M2G) hosszúságmérő rendszereket kifejezetten a zord műhelyi környezet követelményeihez tervezték.
Az átalakítók teljesen egyedi kialakításúak, és minden alkatrésze le van zárva és védett. Pontos, megbízható leolvasást kap akkor is, ha a mérőrendszereket hűtőfolyadékba, olajba, vízbe vagy kenőanyagba meríti. A szabványos rögzítések a szállítási terjedelem részét képezik, és megkönnyítik a telepítést.
Az előnyök
Védettségi szint IP67 - teljesen visszahúzható
Nem engedi át a hűtőfolyadékokat, az olajat, a port, a forgácsot és szinte minden műhelyi hatást
Nincs több törött vagy karcos üveg
Ellenáll a rezgéseknek és a mágneses interferenciának
Nincs szükség rendszeres tisztításra vagy karbantartásra
Nincs mechanikai kopás
Élettartam garancia a skálán
Világszerte több mint 400 000 Spherosyn és Microsyn kódoló biztosítja a legmagasabb szintű megbízhatóságot.
A Spherosyn és a Microsyn nemcsak a DP700 digitális helyzetjelzőhöz használható, hanem számos visszacsatolási alkalmazásba is integrálható, például CNC rendszerekbe és PLC -kbe.
Hogy működik ez?
A Spherosyn és Microsyn mérlegek az elektromágnesesség elvén alapulnak, és rozsdamentes acélból vagy szénszálas csőből állnak, amelyek egyedileg osztályozott nagy pontosságú acélgolyókkal vannak tele. A golyókat előre betöltik és kalibrálják a csőben, szabályozott hőmérsékletű környezetben.
Az olvasófej hat orsóból áll, amelyeket egy kompozit szálas orsó köré tekercselnek. A tekercseket és a szükséges elektronikus áramköröket az olvasófej belsejében lezárják egy speciális beöntési eljárással. Amikor a tekercsre feszültséget adunk, az olvasófejben elektromágneses mező keletkezik. A cső belsejében lévő golyók görbülete miatt a kimeneti jel a tekercsek helyzetétől függően változik. Amikor az olvasófej a skála fölött mozog, a relatív tengelyirányú mozgás megfelelő jeleket generál, amelyeket minden szonda tekercsben indukálnak.
Általános információ
Mérési hossz 350 mm,
Kimeneti kábel hossza 3,5 m
A mérleg átmérője metrikus 6,5 mm
Maximális előtolás 0,75 m / s
A skála átmérője hüvelyk 0,257 "
Pontosság ± 10 mikron
Méretező anyag szénszálas
Ismételhetőség egy felbontási lépésen belül
Mérleghossz, teljes mérési hossz + 175 mm
Meghajtó bemenet 85 ± 5 mA
Olvasófej méretei 35 x 75 x 20 mm
kimenet 2,0 V ± 0,5 rms,
1 kHz fázis analóg, 360 ° / 5,0 mm
A Spherosyn (MS S2G) és a Microsyn (MS M2G) hosszúságmérő rendszereket kifejezetten a zord műhelyi környezet követelményeihez tervezték.
Az átalakítók teljesen egyedi kialakításúak, és minden alkatrésze le van zárva és védett. Pontos, megbízható leolvasást kap akkor is, ha a mérőrendszereket hűtőfolyadékba, olajba, vízbe vagy kenőanyagba meríti. A szabványos rögzítések a szállítási terjedelem részét képezik, és megkönnyítik a telepítést.
Az előnyök
Védettségi szint IP67 - teljesen visszahúzható
Nem engedi át a hűtőfolyadékokat, az olajat, a port, a forgácsot és szinte minden műhelyi hatást
Nincs több törött vagy karcos üveg
Ellenáll a rezgéseknek és a mágneses interferenciának
Nincs szükség rendszeres tisztításra vagy karbantartásra
Nincs mechanikai kopás
Élettartam garancia a skálán
Világszerte több mint 400 000 Spherosyn és Microsyn kódoló biztosítja a legmagasabb szintű megbízhatóságot.
A Spherosyn és a Microsyn nemcsak a DP700 digitális helyzetjelzőhöz használható, hanem számos visszacsatolási alkalmazásba is integrálható, például CNC rendszerekbe és PLC -kbe.
Hogy működik ez?
A Spherosyn és Microsyn mérlegek az elektromágnesesség elvén alapulnak, és rozsdamentes acélból vagy szénszálas csőből állnak, amelyek egyedileg osztályozott nagy pontosságú acélgolyókkal vannak tele. A golyókat előre betöltik és kalibrálják a csőben, szabályozott hőmérsékletű környezetben.
Az olvasófej hat orsóból áll, amelyeket egy kompozit szálas orsó köré tekercselnek. A tekercseket és a szükséges elektronikus áramköröket az olvasófej belsejében lezárják egy speciális beöntési eljárással. Amikor a tekercsre feszültséget adunk, az olvasófejben elektromágneses mező keletkezik. A cső belsejében lévő golyók görbülete miatt a kimeneti jel a tekercsek helyzetétől függően változik. Amikor az olvasófej a skála fölött mozog, a relatív tengelyirányú mozgás megfelelő jeleket generál, amelyeket minden szonda tekercsben indukálnak.
Általános információ
Mérési hossz 350 mm,
Kimeneti kábel hossza 3,5 m
A mérleg átmérője metrikus 6,5 mm
Maximális előtolás 0,75 m / s
A skála átmérője hüvelyk 0,257 "
Pontosság ± 10 mikron
Méretező anyag szénszálas
Ismételhetőség egy felbontási lépésen belül
Mérleghossz, teljes mérési hossz + 175 mm
Meghajtó bemenet 85 ± 5 mA
Olvasófej méretei 35 x 75 x 20 mm
kimenet 2,0 V ± 0,5 rms,
1 kHz fázis analóg, 360 ° / 5,0 mm
A kép csak illusztráció!
