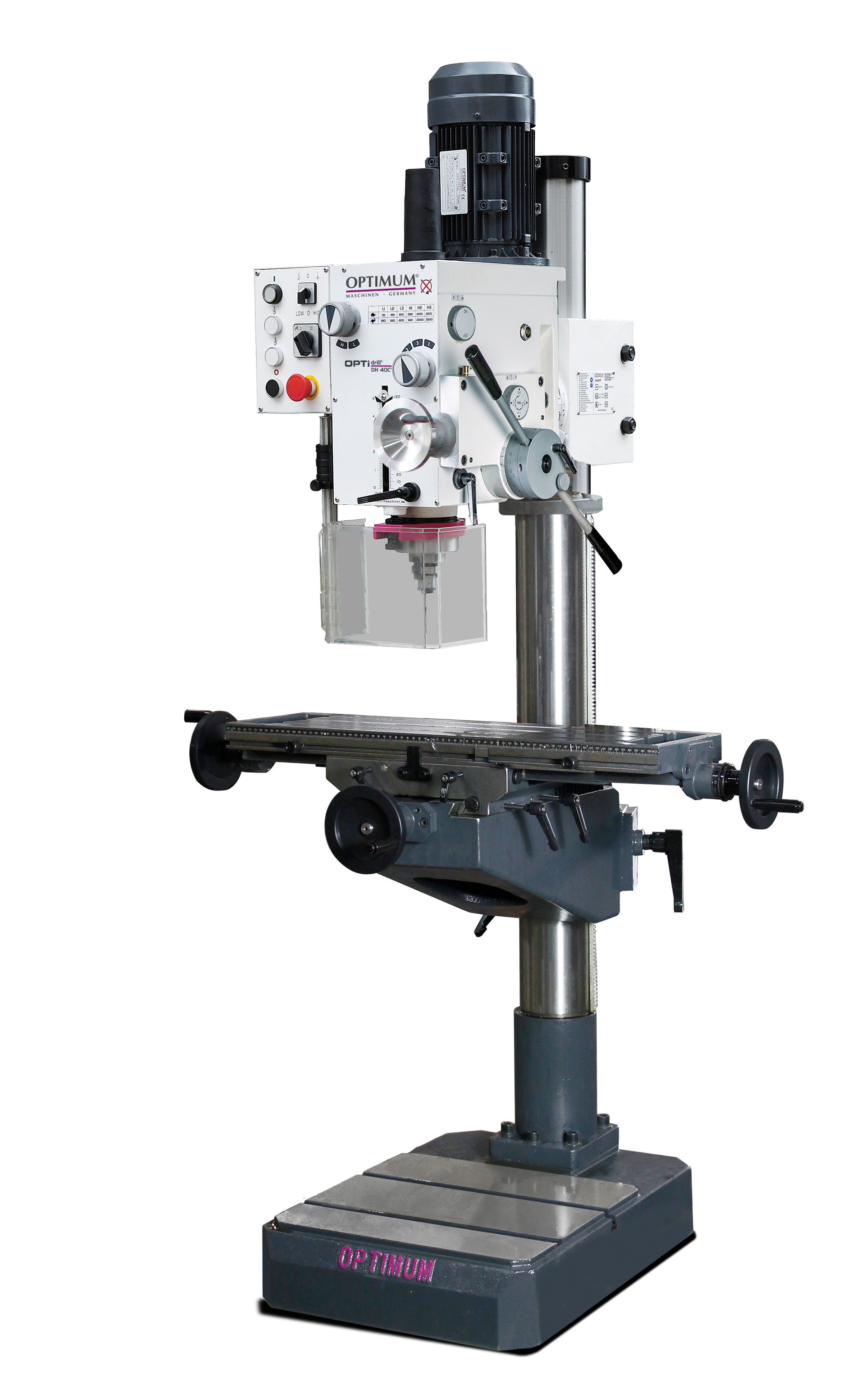

Optimum Optidrill DH 40CTP Oszlopos hajtóműves fúrógép keresztasztallal (1,1/1,5kW, 400V)

Oszlopos, fogaskerekes hajtóműves oszlopos fúrógép keresztasztallal OPTIdrill DH 40CTP
Sokoldalú gép maráshoz és fúráshoz is használható, automatikus orsóelőtolással

Nehéz, masszív öntvénykivitel
Magas futáskultúra az olajfürdőben futó, köszörült hajtómű-fogaskerekeknek köszönhetően
Széles fordulatszám-tartomány: 95–3 200 min⁻¹
Kétfokozatú, minőségi ipari villanymotor
Nagyméretű, masszív keresztasztal, precízen felületmegmunkálva, három kézikerékkel állítható, beépített hosszirányú mérőskálával
Állítható végütközők a keresztasztalon
A hajtóműfej és az asztal magassága állítható
Az asztalvezetékek utánállítható éklécek segítségével precízen beállíthatók
Masszív, precízen megmunkált felületű géptalp; a keresztasztal elforgatásával munkafelületként is használható különösen magas munkadarabok megmunkálásához
Jobb- és balirányú forgás
Fúrásmélység-határoló
Menetfúró funkció
Automatikus fúróorsó előtolás

-..-
MŰSZAKI ADATOK
Általános jellemzők
Behúzó rúd M16
Méretek és súlyok
Oszlop átmérő 115mm
Hossz (termék) kb.1060mm
Szélesség/mélység (termék) kb.745mm
Magasság (termék) kb.2090mm
Nettó tömeg kb.370kg
Fúrási teljesítmény
Fúrási teljesítményű acél (S235JR) 32mm
Folyamatos fúrási teljesítményű acél (S235JR) 25 mm
Menetfúrás acélban (S235JR) M16
Max. szármaró átmérő 25 mm
Max. síkmaró méret 76 mm
Fúróasztal
Fúróasztal munkaterület hossza 730 mm
Fúróasztal munkaterület szélessége 210 mm
Fúróasztal T-horony mérete 14mm
Fúróasztal T-horony száma 3
Fúróasztal T-horony távolság 63mm
Fúróasztal teherbírása 50kg
Max. távolsági orsó - fúróasztal 600mm
Sebesség tartomány
Sebességtartomány 95 – 3200 perc¯¹
Sebességfokozat 2 x 6 Lépés
Elektromos adatok
Hajtásmotor teljesítménye 1,1 / 1,5 kW
Tápfeszültség 400 V / 50 Hz
Gépalap
Max. távolság orsó - gépalap 1180mm
Gépalap munkaterület hossza 495mm
Gépalap munkaterület szélessége 375 mm
Gépalap T-horony mérete 14 mm
Gépalap T-horony száma 2
Gépalap T-horony távolsága230mm
Gépalap hossza 495 mm
Géptalp szélessége 375 mm
Orsó
Orsólöket 120mm
Orsól átmérője 75mm
Orsótokúp MT 4
Kinyúlás 280mm
Fúrófej oszlopon való elfordíthatósága 360°
Fúrófej szögbe fordíthatósága 45°
Orsó előtolás automatikus
Orsó előtolás sebessége 0,1 / 0,18 / 0,26 mm/fordulat
Fúrófej magasság állítás 260mm
X tengelyút kézi előtolással 480mm
Y tengelyút kézi előtolással 180 mm
Z tengelyút kézi előtolással 560mm
-..-
-..-
SZÁLLÍTÁSI TARTALOM
Fogaskoszorús fúrótokmány 1 - 13 mm / B 18
T-horony anyák
Szűkítő hüvely MK 4 - MK 3
Behúzótüske MK 4 / B16
Kezelőszerszám
