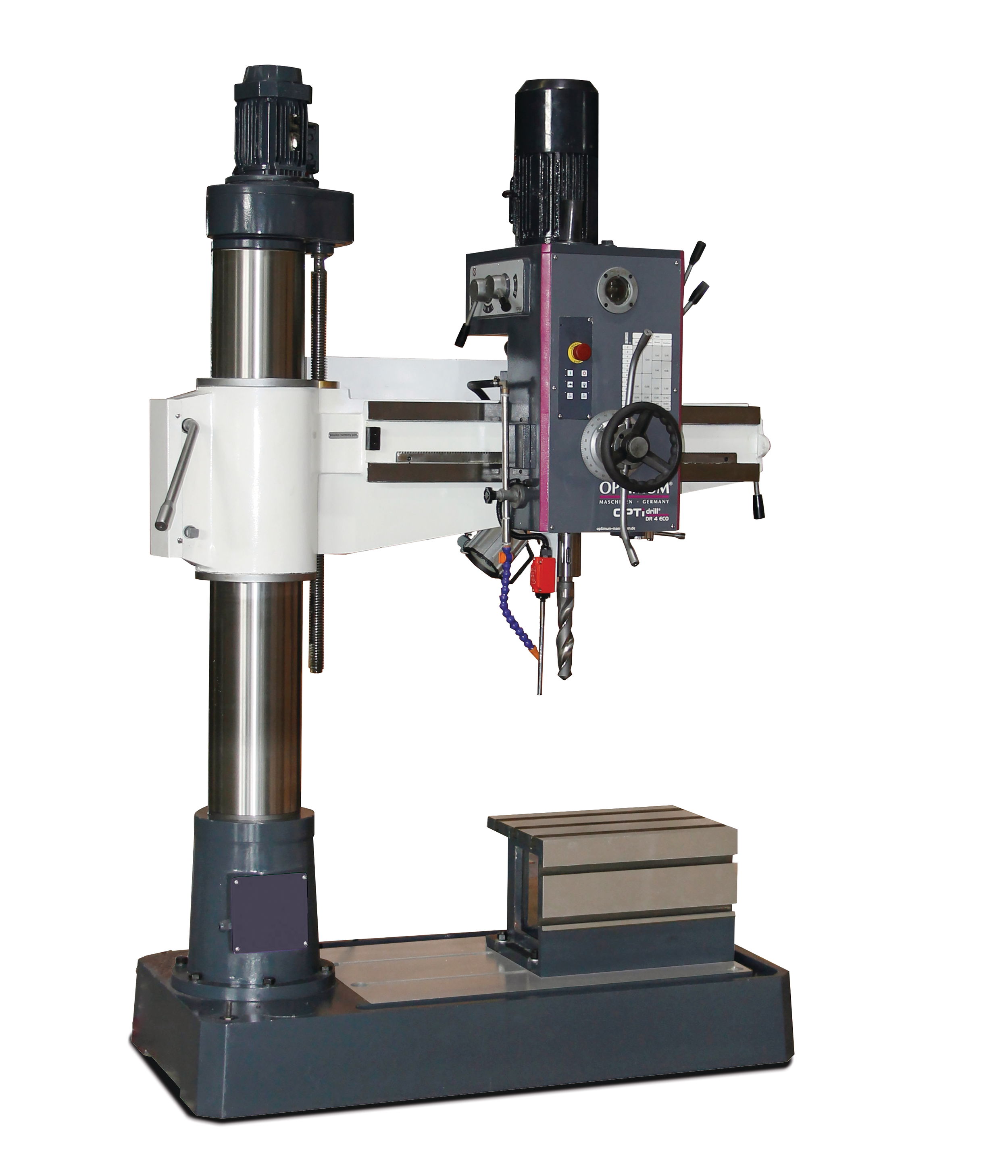

Optimum OPTIdrill RD 4E sugárfúrógép

Sokoldalú felhasználási terület, például fúrás, dörzsárazás, menetvágás
•Elektromosan fékezett motor
•24 V DC vezérlés és 2 csatornás biztonsági lánc a DIN EN 12717 szabvány szerint
•Nehéz, masszív, kiváló minőségű öntvény
•Széles kifutás a vízszintesen állítható gépfejnek köszönhetően
•Áttekinthetően elrendezett kezelőpanel
•Könnyen mozgatható forgó- és csúszótengelyek
•Terhelhető, csavarodásmentes kar kialakítás
•A kar magasságállítása erőteljes motoros meghajtással és emelőorsóval történik
•A fúrófej hajtóműve olajfürdőben működik
•A kar vezetősínei edzettek és precízen csiszoltak
•A hajtómű fogaskerekei króm-nikkel acélból készültek, edzettek és precízen csiszoltak – ez csendes és egyenletes működést biztosít
•A fúrófej és az oszlop együtt vagy külön is rögzíthető vagy oldható
•Jobb- és balmenet
•Masszív, pontos fúrótalapzat, nagy méretű
•Edzett és csiszolt befogóasztal párhuzamosan futó T-hornyokkal
•Gépvilágítás
•Túlterhelés elleni védelem
•Vastag falú öntött oszlop a nagyfokú stabilitásért és sima működésért
•LED lámpa
•Hűtőfolyadék-rendszer beépített tartállyal a géptalpban
•Befogóasztal a szállítási terjedelem része
•Az oszlop és az orsóház mechanikusan rögzíthető


Műszaki adatok
Méretek és tömeg
•Termék hossza: kb. 1550 mm
•Termék szélessége/mélysége: kb. 750 mm
•Termék magassága: kb. 2200 mm
•Nettó tömeg: kb. 800 kg
Fúrási teljesítmény
•Fúrási kapacitás acélban (S235JR): 35 mm
•Tartós fúrási kapacitás acélban (S235JR): 32 mm
Fúrótalapzat
•Befogóasztal hossza: 460 mm
•Befogóasztal szélessége: 320 mm
•Befogóasztal magassága: 300 mm
•Orsó – befogóasztal közötti távolság (min.): 260 mm
•Orsó – befogóasztal közötti távolság (max.): 1000 mm
Fordulatszám-tartomány
•Fordulatszám: 75 – 1220 /perc (min⁻¹)
•Fordulatszám-fokozatok száma: 6
Elektromos adatok
•Csatlakozási feszültség: 400 V
•Hálózati frekvencia: 50 Hz
Géptalp
•Géptalp munkafelület hossza: 1400 mm
•Géptalp munkafelület szélessége: 700 mm
•T-hornyok mérete: 16 mm
•T-hornyok száma: 2
•T-hornyok közti távolság: 200 mm
Orsó
•Fúrószán löket: 200 mm
•Orsóbefogás: MK 4 (Morse-kúp 4)
•Fúrószán előtolás: automatikus
•Fúrószán előtolási sebesség: 0,1 – 0,25 mm/fordulat
•Előtolási fokozatok száma: 3
Mozgástartomány
•X-tengely kézi mozgástartomány: 570 mm
•Z-tengely kézi mozgástartomány: 500 mm
•Orsó – oszlop távolság (max.): 870 mm
•Orsó – oszlop távolság (min.): 300 mm
Motor(ok)
•Orsómotor teljesítménye: 2,2 kW
•Emelőmotor (karhoz): 0,75 kW
Szállítási terjedelem
•Befogóasztal
•Morse-kúp adapterek: MK4–MK3, MK4–MK2
