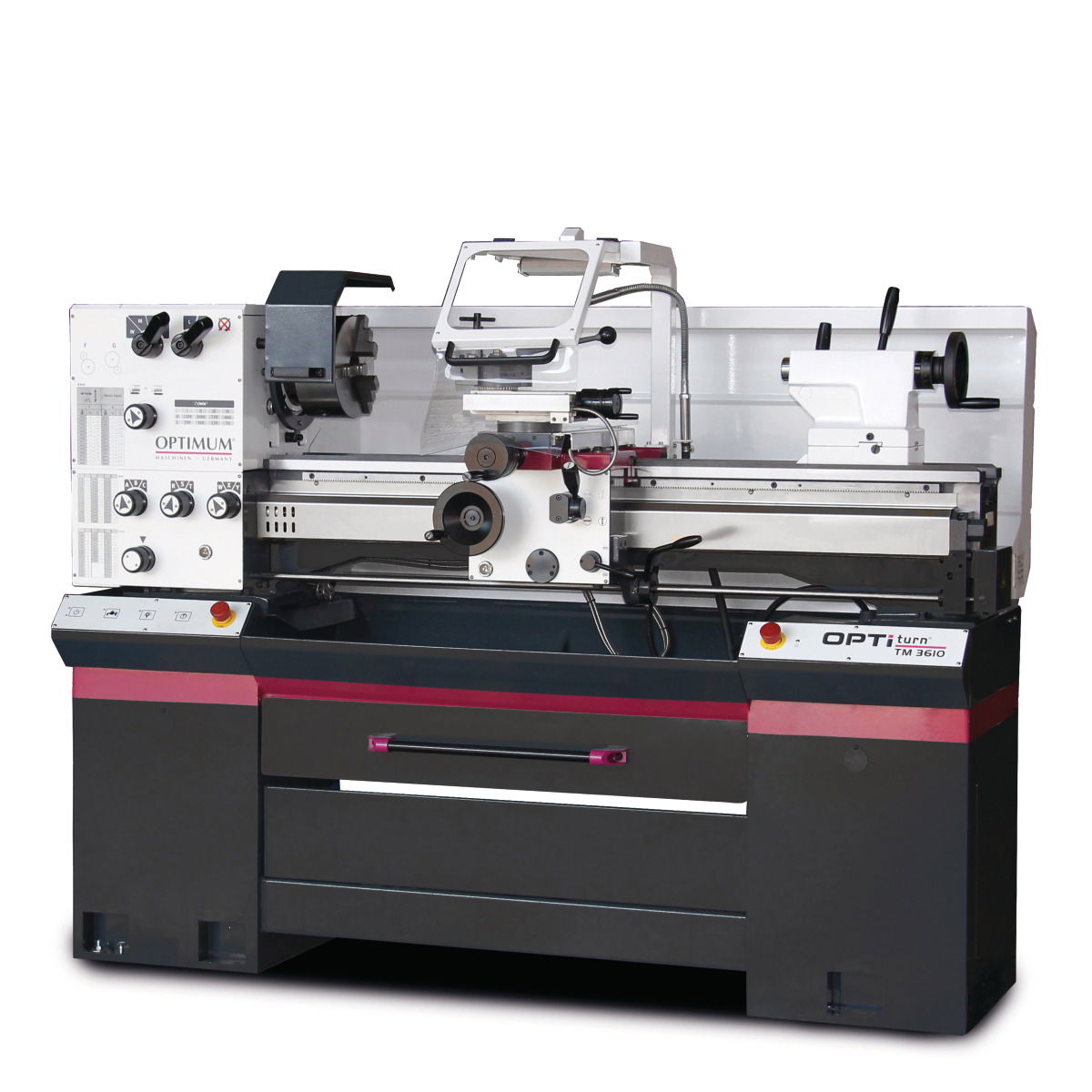

Optimum OPTIturn TM 3610 hagyományos esztegagép

A vezető- és főorsós esztergagépek stabil kivitelükkel és egyszerű kezelhetőségükkel tűnnek ki

Edzett és köszörült Z-tengely vezetőpálya
A főorsó orrkiképzés garantált ütésmentessége ≤ 0,015 mm
Camlock DIN ISO 702-2 Nr. 5 orsócsatlakozás
Motormágneskapcsoló / motorvédő kapcsoló
Elektromosan fékezett főmotor
Jobb-/balmenet kapcsolható a gépágy-szánról
Kétcsatornás biztonsági elektronika
Élettartam-számítással vizsgált kapcsolók az EN ISO 13849 szabvány szerint
Tökéletesen futó főorsó, nagy terhelhetőségű, precíziós kúpgörgős csapágyakkal szerelve
Biztonsági szerkezet a menetvágó és az előtoló mechanizmus egyidejű működésének megakadályozására
Biztonsági kézikerék kioldó funkcióval az X- és Z-tengelyen
Az előtolómű minden fogaskereke acélból készült, edzett és köszörült; a tengelyek tűgörgős csapágyakon futnak; minden alkatrész olajfürdőben kenve
Egyszerű előtolásvezérlés
Egy váltókerék pozíció
Vezérlőszekrény OPTIMUM vezérléssel
Hűtőfolyadék-szivattyú tartállyal és szintjelzővel; a tartály könnyen kivehető tisztításhoz
LED géplámpa a gépházban
Stabil acélszerkezetű gépállvány
Jobb és bal oldali vészleállító ütközőkapcsolók
Zárható főkapcsoló
Hárompofás tokmány a szállítási csomagban
SWH tartozék a szállítási csomagban (ha szeretnéd, meg tudom mondani, mit jelent az SWH az adott géptípusnál — általában gyorscserélő készlet vagy tartozékcsomag)

-..-

Műszaki adatok
Méretek és tömegek
•Termék hossza: kb. 1964 mm
•Termék szélessége/mélysége: kb. 869 mm
•Termék magassága: kb. 1475 mm
•Nettó tömeg: kb. 608 kg
Munkaterületek
•Csúcsmagasság: 180 mm
•Csúcsok közti távolság: 1000 mm
•Átfordulási átmérő a gépágy felett: 360 mm
•Átfordulási átmérő a keresztszán felett: 225 mm
Fordulatszám-tartomány
•Fordulatszámfokozatok száma: 8 fokozat
•Fordulatszám-tartomány: 70 – 2400 min⁻¹
Elektromos adatok
•Csatlakozási feszültség: 400 V
•Hálózati frekvencia: 50 Hz
•Teljes csatlakozási teljesítmény: 2,2 kW
Főorsó
•Szerszámtartó: SWH 3-E
•Orsófelvétel: Camlock DIN ISO 702-2 Nr. 5
•Orsófurat: 52 mm
•Orsókúp: MK 6
Báb
•Bábfelvétel: MK 3
•Báborsó löket: 120 mm
•Báborsó átmérő: 42 mm
Menetek
•Metrikus menetemelkedés: 0,4 – 7 mm/fordulat
•Metrikus menetek száma: 26
•Collos menetemelkedés: 56 – 4 Gg/1"
•Collos menetek száma: 34
Előtolások
Úthosszak
•Felsőszán úthossza: 100 mm
•Keresztszán úthossza (planszán): 170 mm
Előtolások
•Hosszanti előtolás tartomány: 0,052 – 1,392 mm/fordulat
•Hosszanti előtolások száma: 32
•Síkelőtolás tartomány: 0,014 – 0,38 mm/fordulat
•Síkelőtolások száma: 32
Tartozékok (szállítási terjedelem)
•Hárompofás tokmány Ø 200 mm, Camlock Nr. 5
•Állóbáb Ø 7 – 102 mm
•Futóbáb Ø 10 – 60 mm
•LED géplámpa
•Adapter MK 6 – MK 4
•Álló központcsúcs MK 4
•Gyorscserélő késtartó SWH 3-E
•Késtartó 20 × 100, D-típus, 18 mm-es négyszögkéshez
•Gép első feltöltése minőségi olajjal
•Kezelőszerszám készlet
•Kiegészítők
