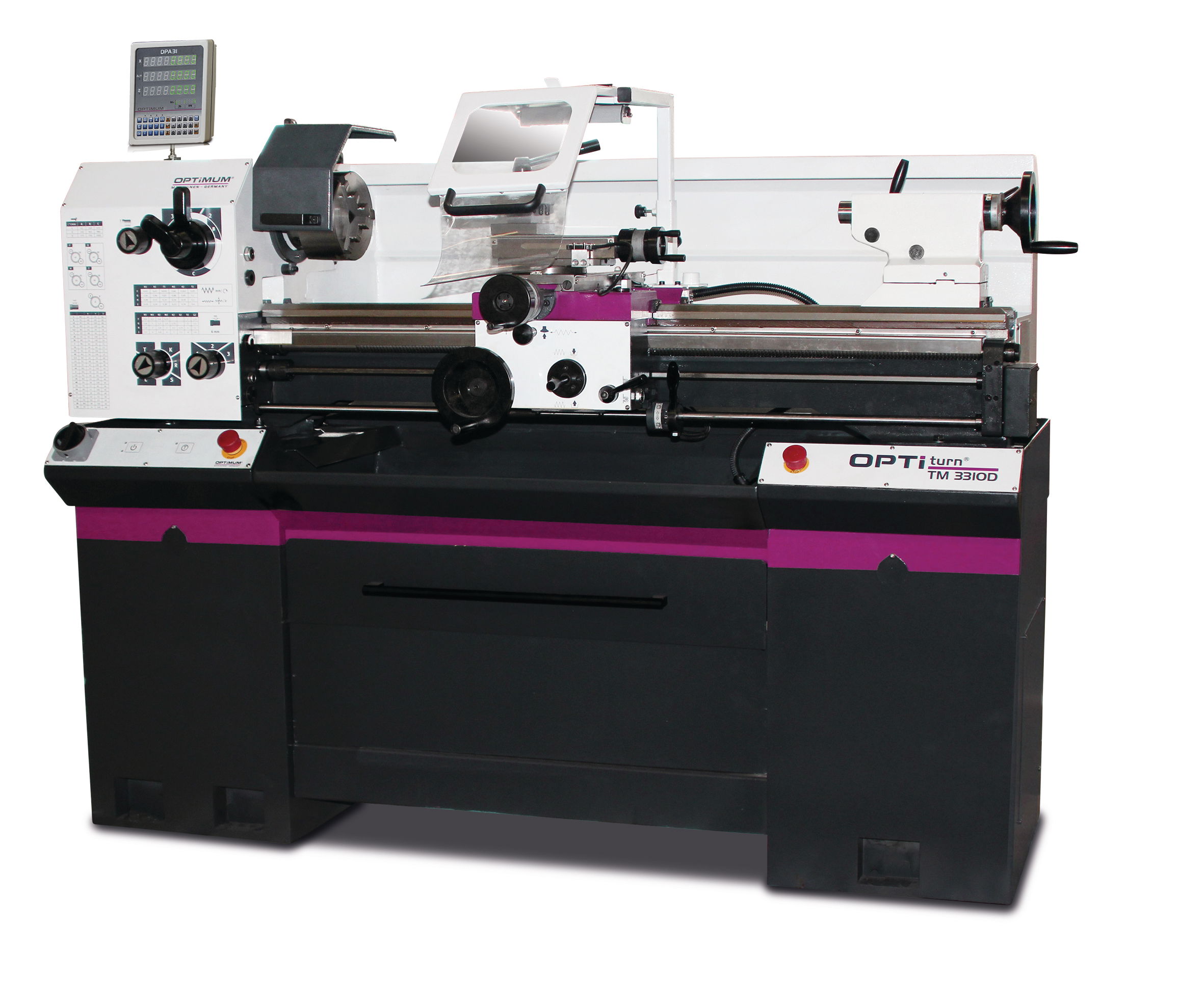

Optimum Vezető és vonóorsós esztergagép OPTIturn TM3310
Megrendelésre
Egységár (darab):
Bruttó: 2.633.561 Ft
Nettó: 2.073.670 Ft
Cikkszám:
3403020A termék az alábbi kategóriákban található:
EsztergagépLeírás
LEÍRÁS
Edzett és köszörült Z-tengelyes vezetőpálya
Az orsó orrának garantált koncentrikussága jobb, mint 0,015 mm
DC 24 Volt - elektromos
Sima futású előtoló hajtómű lekerekített fogaskerekekkel, amelyek olajfürdőben futnak
Kézikerekek állítható finombeosztással 0,04 / 0,02 mm
Biztonsági kézikerekek kioldó funkcióval az EN23125 szerint az X és Z tengelyen
Jobbra/balra forgás kapcsolható a kocsin
Kétcsatornás jobb/bal kapcsoló, az EN 23125 szerint tesztelve
Kapcsolórúd a kocsin a hosszanti vagy keresztirányú előtolás kiválasztásához
A kapcsolót az EN ISO 13849 szabvány szerinti életciklus-számítással tesztelték
Edzett főorsó állítható, precíz kúpgörgős csapágyakban
Stabil acélszerkezetű gépalap
Motorvédő kapcsoló
A fő motor elektromosan fékezett
Négyszeres acél tartó
Vészleállító nyomógomb jobbra és balra
Hárompofás eszterga tokmány standard szállítási terjedelemben
MŰSZAKI ADATOK
Méretek és súlyok
Hosszúság (termék) kb.1760mm
Szélesség/mélység (termék) kb.745mm
Magasság (termék) kb.1320mm
Nettó tömeg kb.469kg
Max. magasság (termék) kb.1590 (DPA)mm
Munkaterületek
Max. magasság 165mm
max. szélessége 1000 mm
Gépágy feletti hinta átmérője 330 mm
Lengő átmérője gyalucsúszda felett 216 mm
Az ágy szélessége 190 mm
Sebesség tartomány
Sebességfokozatok száma9
Lépések Sebességtartomány 65 – 2000 perc¯¹
Elektromos adatok
Meghajtómotor teljesítménye 1,5 kW Tápfeszültség 400 V
Hálózati frekvencia 50 Hz
Orsó
OrsótokmányCamlock DIN ISO 702-2 No. 4
Orsó furat/rúd átmérője 38mm
Szerszámtartó max. tokmány magassága 16 mm
Orsókúp MK 5
Farokszár
Farok tokmány MK 3
Farokszár tolllöket 100mm
A farok toll átmérője 38 mm
helyek
Metrikus osztásköz 0,4 – 10 mm/fordulat
Metrikus osztásközök száma 29
Imperiális menetemelkedés 56 – 4Gg/1"
Mozgás tartomány
felső csúszka 90mm
keresztszán 168mm
Mozgókocsi nyereg 850mm
Takarmány
Hosszirányú előtolási tartomány 0,02 – 0,4 mm/fordulat
Hosszirányú előtolások száma 24
Lapos előtolási tartomány 0,01 – 0,2mm/ford
Lapos előtolások száma32
SZÁLLÍTÁSI TARTALOM
hárompofás eszterga tokmány Ø 160 mm, 4. sz
LED géplámpa
Szűkítő hüvely MK 5 / MK 3
Nem forgó központosító hegy MK 3
Négyszeres acél tartó 16 mm
Váltás készlet
Gépalap
A gép első feltöltése minőségi olajjal
Kezelőeszköz
Edzett és köszörült Z-tengelyes vezetőpálya
Az orsó orrának garantált koncentrikussága jobb, mint 0,015 mm
DC 24 Volt - elektromos
Sima futású előtoló hajtómű lekerekített fogaskerekekkel, amelyek olajfürdőben futnak
Kézikerekek állítható finombeosztással 0,04 / 0,02 mm
Biztonsági kézikerekek kioldó funkcióval az EN23125 szerint az X és Z tengelyen
Jobbra/balra forgás kapcsolható a kocsin
Kétcsatornás jobb/bal kapcsoló, az EN 23125 szerint tesztelve
Kapcsolórúd a kocsin a hosszanti vagy keresztirányú előtolás kiválasztásához
A kapcsolót az EN ISO 13849 szabvány szerinti életciklus-számítással tesztelték
Edzett főorsó állítható, precíz kúpgörgős csapágyakban
Stabil acélszerkezetű gépalap
Motorvédő kapcsoló
A fő motor elektromosan fékezett
Négyszeres acél tartó
Vészleállító nyomógomb jobbra és balra
Hárompofás eszterga tokmány standard szállítási terjedelemben
MŰSZAKI ADATOK
Méretek és súlyok
Hosszúság (termék) kb.1760mm
Szélesség/mélység (termék) kb.745mm
Magasság (termék) kb.1320mm
Nettó tömeg kb.469kg
Max. magasság (termék) kb.1590 (DPA)mm
Munkaterületek
Max. magasság 165mm
max. szélessége 1000 mm
Gépágy feletti hinta átmérője 330 mm
Lengő átmérője gyalucsúszda felett 216 mm
Az ágy szélessége 190 mm
Sebesség tartomány
Sebességfokozatok száma9
Lépések Sebességtartomány 65 – 2000 perc¯¹
Elektromos adatok
Meghajtómotor teljesítménye 1,5 kW Tápfeszültség 400 V
Hálózati frekvencia 50 Hz
Orsó
OrsótokmányCamlock DIN ISO 702-2 No. 4
Orsó furat/rúd átmérője 38mm
Szerszámtartó max. tokmány magassága 16 mm
Orsókúp MK 5
Farokszár
Farok tokmány MK 3
Farokszár tolllöket 100mm
A farok toll átmérője 38 mm
helyek
Metrikus osztásköz 0,4 – 10 mm/fordulat
Metrikus osztásközök száma 29
Imperiális menetemelkedés 56 – 4Gg/1"
Mozgás tartomány
felső csúszka 90mm
keresztszán 168mm
Mozgókocsi nyereg 850mm
Takarmány
Hosszirányú előtolási tartomány 0,02 – 0,4 mm/fordulat
Hosszirányú előtolások száma 24
Lapos előtolási tartomány 0,01 – 0,2mm/ford
Lapos előtolások száma32
SZÁLLÍTÁSI TARTALOM
hárompofás eszterga tokmány Ø 160 mm, 4. sz
LED géplámpa
Szűkítő hüvely MK 5 / MK 3
Nem forgó központosító hegy MK 3
Négyszeres acél tartó 16 mm
Váltás készlet
Gépalap
A gép első feltöltése minőségi olajjal
Kezelőeszköz
A kép csak illusztráció!
