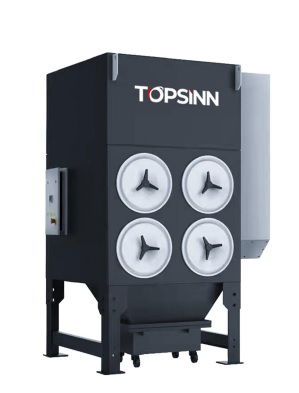

TOPSINN TODC-4L Füstelszívó, szűrőrendszer (5,5kW 380V 50Hz)

TODC-L Sorozatú Porleválasztó
A TODC-L sorozat egy kompakt kialakítású, süllyesztett áramlású, ülepedődobozos porleválasztó, amely elsőként alkalmazza a gravitáció és a lefelé irányuló légáramlás elvét a por hatékony leválasztása és az automatikus öntisztítás érdekében.
Ideális ipari porleválasztó rendszer, különösen olyan környezetekbe, ahol magas porkoncentráció és folyamatos üzemi megbízhatóság szükséges.
Kifejezetten alkalmas nagy por- vagy füstterhelésű munkehelyek tisztántartására, mint pl. lézervágás, hegesztés

A gravitáció és a lefelé irányuló légáramlás elvét alkalmazza a por hatékony leválasztására. A poros levegő felülről lép be, áthalad a szűrőpatronokon, majd a szűrőpatronokon átszívott, a szűrő belsejéből kiáramló tiszta levegő felül távozik, míg a szűrő külső felületén lévő por lehullik, vagy a szűrőkön felfogódik. Ez az áramlási irány elősegíti a por gravitációs ülepedését. A szűrőkön megtapadt port

Főbb jellemzők:
- Kompakt, erős masszív kivitel kis helyigénnyel.
- A ventilátor turbina örvényáramot minimalizáló hátrahajló lapátozással (növelt hatásfok és csökkentett zajszint), dinamikus kiegyensúlyozási technológiával biztosítja a turbina hosszútávú és hatékony működését.
- Standard szűrő: AHLSTROM NanoPulse nanoszálas szűrőanyaggal, speciális bevonattal gyártott szűrőbetétek, amelyek nagy szűrési hatékonyságot (≥99,99,% >2,5-10,0 µm-es por részecskékre) és hosszú élettartamot biztosítanak.
- Automatikus öntisztítás nyomáskülönbség-érzékelő által vezérelt pulzáló levegőbefúvással.
- Nagy élettartamú szűrőelemek, amelyek megakadályozzák a por beszivárgását a szűrő belsejébe, ezáltal csökkentik az eltömődést.
- Szilárd és tartós házszerkezet 4–5 mm vastag acélból, akár 5000 Pa nyomásnak is ellenáll.
- Felhasználóbarát kialakítás: a szűrőpatron fedelek könnyen, szerszám nélkül leszerelhetőek, így a szűrőpatronok gyorsan cserélhetőek.
- Könnyen áttekinthető és érthető grafikus vezérlés, egyszerűen kezelhető beállítási lehetőségekkel

Főbb jellemzők:
- Öntisztító rendszer: állítható időintervallumonként 6bar nyomású visszaáramló levegőbefúvással, nyomáskülönbség-érzékelő vezérléssel
- Gravitációs szikra- és porleválasztás: poros levegő szikrafogóba lép be, a por leülepszik, tiszta levegő tovább áramlik a szűrőkhöz
- Kompakt és strapabíró kivitel: acéllemez ház (4–5 mm vastagság), akár 5000 Pa nyomásállóság
-..-
Szűrőpatron anyaga
Amerikai HV, finn Ahlstrom, japán Toray TORAY
Szűrési osztály: F9 (HV / Ahlstrom / TORAY)
Műszaki adatok
•Szűrőpatronok száma: 4 db
•Légszállítás: 5000 m³/h
•Légnyomás: 3000 Pa
•Szűrési hatékonyság: 99,99%
•Szűrőfelület: 80 m²
•Ventilátor: 5,5 kW centrifugális, Siemens motorral
•Porgyűjtő kapacitása: 45 liter
•Tápellátás: 3 fázis, 5 vezeték, 380V
•Sűrített levegő igény: 0,6 MPa, olaj- és vízmentes levegő
Felszereltség
•Beépített tömeg: 700 kg
•Külső méret (mm): 2807 × 1423 × 1180


Szállított tartozékok:
4db láb + csavarok
4db szűrőbetét 720T-filterL
1db forgácstartály

-..-
Vezérlés és interfészek
•Vezérlő: Top Xin Intelligent Environment rendszer
Hőmérséklet és nyomásesés szenzorral, a szűrőbetétek telítettségének méréséhez
Automatikus, manuális tisztítás vezérlés, beállítható külső eszköz általi vezérlés is.
Figyelmeztet a ventilátor túláram felvételére, a rendszer túlmelegedésére.
•HMI kijelző: 4,3" érintőképernyő
•Motor: Siemens
•Öntisztítás: Pulzusvezérelt visszafúvó szelep
•Szűrőegység: Importált amerikai HV / zsák típusú, SBFEC szeleppel
•Szűrő: HV
•Kommunikációs protokoll: Ethernet
•Protokoll típusa: EtherCAT
•Energiatakarékos vezérlés (opcionális): Támogatja a frekvenciaváltós (inverteres) vezérlést
-..-
Opcionálisan utánrendelhető szűrőbetét: TORAY Axtar PTFE (Teflon) alapanyagból spunbond technológiával gyártott (folytonos PTFE szálak) magas hőmérsékletnek, vegyszereknek ellenálló, víz és olajtaszító tulajdonságú, továbbá impulzusosan kiválóan tisztítható, amelynek proszűrő hatékonysága ≥1,0μm-es lebegő porszemcsénél 99.35% (DOP Por Velocity : 32L/Min.100C㎡) cikkszám: 720T-filterLT
